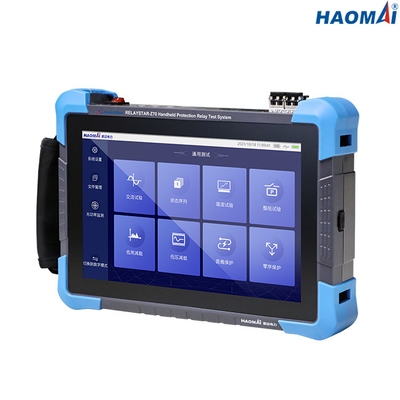

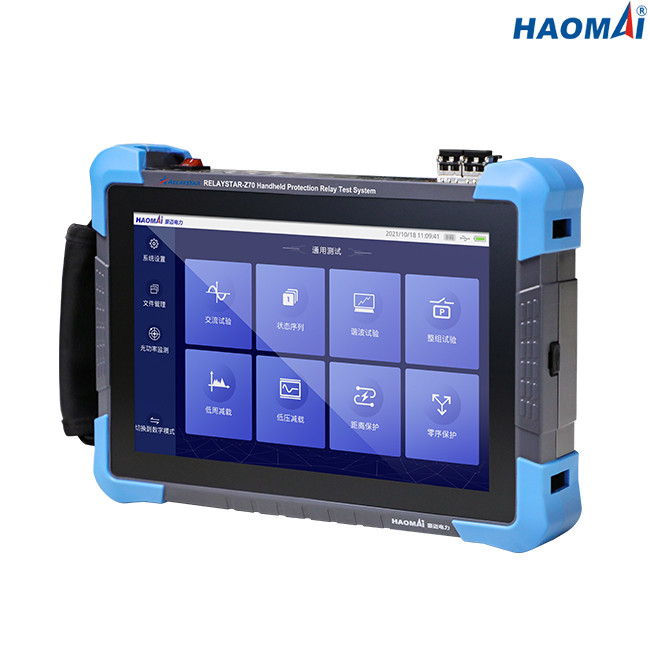

Участок 2.7kg набора 3 IEC 61850 реле защиты испытывая Handheld

Handheld тест реле защиты установил с IEC 61850 испытывая
Модель: RELAYSTAR-Z70
Handheld набор RELAYSTAR-Z70 теста реле защиты конструирован как для обычной подстанции и испытания, так и для обслуживания цифровой подстанции поручая. Он может вывести наружу трехфазное течение (3x0… 10A) и трехфазное напряжение тока (3x0… 120V) для реле предохранения от испытания обычных. Своя система оптически цифровой части начата основанный на протоколе IEC61850, который поддерживает сообщение SV/GOOSE получая, отправляя и анализ.
RELAYSTAR-Z70 очень удобно и портативный тест сети установил что с экраном касания 10,1 дюймов так, что инженер сможет принять его только к различным местам в подстанции для IEDs, никакой потребности принять осложненные наборы и ноутбук теста, и другими испытывая аксессуарами.
RELAYSTAR-Z70 имеет обильные испытывая модули для испытания реле защиты, испытания MU, SV/GOOSE отправляя, получать и анализа, файла SCD импорта и анализа etc.
RELAYSTAR-Z70 также можно использовать для испытывать другое IEDs в цифровой подстанции как множественн-функциональный инструмент, включая отправку и получая ГУСЫНЯ, SV, добавляет транспортный поток к переключателю или другое IEDs, проверяет задержку по времени MU, измерение сила волокна портов etc волокна.

Основные особенности
1) высокий экран касания разрешения 10.1-inch для деятельности
2) Основанный на платформе аппаратных средств SOC и врезанном развитии системы Linux
3) трехфазное настоящее (3x0… 10A) + трехфазные выходы напряжения тока (3x0… 120V) для испытывать обычные реле защиты
4) Исполните с IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, ГУСЫНЕЙ и другими оптически цифровыми стандартами сообщения
5) Установите 36 оптически цифровых каналов SV/GOOSE
6) Модули сетевого интерфейса поддержки 100M оптически
7) Модули серийной гавани FT3 поддержки оптически
8) Синхронизация времени поддержки IRIG-B
9) Контроль в реальном времени оптически пакетов силы и сети оптически цифровых
10) Импорт файла SCL поддержки стандартный, выдержки требовал информации конфигурации примера прибора, и производит топологию разбирать одн-щелчка

Технические данные
Общие выходы течения и напряжения тока


Интерфейсы связи локальных сетей


Интерфейсы связи стекловолокна


Интерфейсы FT3


Бинарные входные сигналы


Двоичные выходы


Электропитание


Разносторонний


Handheld тест реле защиты установил RELAYSTAR-Z70 многофункциональный набор теста для обычных приборов реле защиты, предохранения от IEC 61850 основанных и IEDs.
