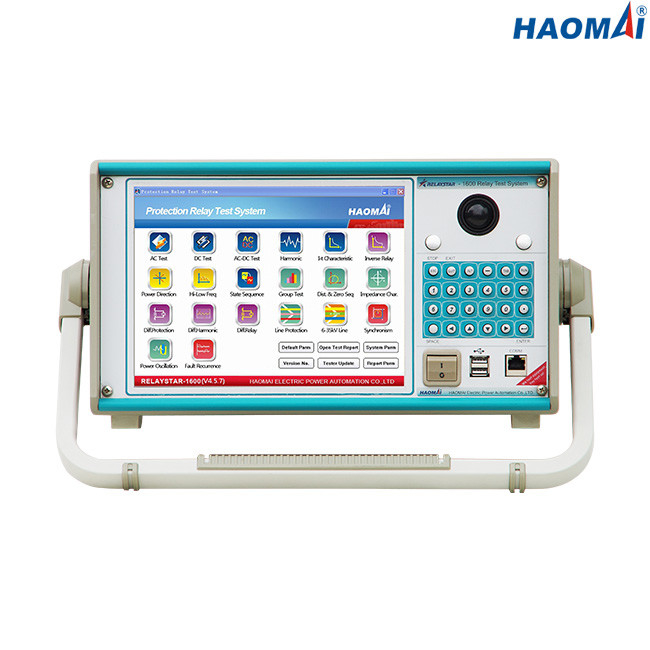

Набор теста впрыски многофункционального 6-участка вторичный
Модель: RELAYSTAR-1600
6-участок вторичный тест впрыски установил RELAYSTAR-1600 многофункциональный набор теста с 6 каналами текущего объема производства (6x0… 40A) и 6 каналов выхода напряжения тока (6x0… 150V), который имеет запланированы главным образом для вторичного испытания реле защиты. Виртуально все типы реле защиты можно испытать, как электро-механические, полупроводниковые и микропроцессорные реле защиты.
Многофункциональный 6-участок вторичный тест впрыски установил RELAYSTAR-1600 имеет способность вручную быть проконтролированным врезанным промышленным ПК и экраном полного цвета TFT LCD, который позволяет потребителю выполнить ручное, номинальное и динамическое испытание быстро и легко, так же, как использовать встроенные заранее поставленные модули теста для большинств популярных реле.
Многофункциональный 6-участок вторичный тест впрыски установил RELAYSTAR-1600 можно синхронизировать для того чтобы выполнить сквозное испытание с наборами теста размещанными в различных подстанциях через свой встроенный GPS.
Основные особенности
1) течение 6-phase (6×40A) + 6 выходов напряжения тока участка (6×150V)
2) Врезанный промышленный ПК с экраном LCD 10,4 дюймов
3) И местный тест и тест ПК удаленный доступный
4) Наивысшая мощность 1x1000VA на 240A
5) Встроенный контроль и запись формы волны
6) Выполните непрерывной цепью тест через встроенный GPS
7) Вспомогательный выход DC
8) Полностью функциональное программное обеспечение теста RELAYSTAR
9) Объект импорта & экспорта РИО
10) Автоматическое творение отчета по испытанию
Технические данные
Генератор тока
| Устанавливать ряд |
AC 6-phase (L-N) |
6x0… 40A |
| трехфазный AC (L-N) |
3x0… 80A |
| AC 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 a |
| Сила |
AC 6-phase (L-N) |
6x300VA на 40A |
| трехфазный AC (L-N) |
3x450VA на 80A |
| AC 1-phase (LL-LN) |
1x1000VA на 240A |
| DC (L-N) |
6x120VA на 20A |
| Точность |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Разрешение |
1mA |
Генератор напряжения тока
| Устанавливать ряд |
AC 6-phase (L-N) |
6x0… 150V |
| трехфазный AC (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Сила |
AC 6-phase (L-N) |
6x80VA на 150V |
| трехфазный AC (L-N) |
3x100VA на 300V |
| DC (L-N) |
6x80VA на 175V |
| Точность |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Разрешение |
1mV |
Вспомогательная поставка DC
| Ряд напряжения тока |
110V/220V (max.1.5A) |
| Сила |
max.165VA/330VA |
Бинарные входные сигналы
| Номер |
10 |
| Входные характеристики |
бесполезный контакт или свободный от потенциал контакт |
| Характеристики порога |
«0": 0~6V; «1": 12V~250V |
| Максимальное измеряя время |
999999.999s |
| Точность времени |
±1ms |
| Разрешающая способность по времени |
1ms |
Двоичные выходы
| Номер |
8 |
| Тип |
бесполезный контакт |
| Емкость перерыва |
250VAC/0.5A, 250VDC/0.2A |
Встроенный контроль и запись
| Контроль |
течения и выходы напряжения тока |
| Запись |
аналогового выхода, бинарные входные сигналы/выводят наружу состояние |
| Режим |
контроль в реальном времени, никакая внешняя проводка требовать |
| Длина записи |
неограниченный (до тех пор пока внутренняя память не будет полна) |
Общие генераторы
| Частота |
ряд: 0~1200Hz |
| точность:<1mhz>
|
| разрешение: 0.001Hz |
| Участок |
ряд: -360° ~+360° |
| точность: 0.1° |
| разрешение: 0.01° |
| Гармоника |
заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Электропитание
| Номинальный ввод напряжения |
подгонянный (AC 220V/230V/120V±10%, 1 участок) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 115V |
| Соединение |
стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес |
18kg (39,68 lb) |
| Размеры (w x h x d, без ручки) |
420×360×210mm (16.54x14.17x8.27 внутри) |
| Порт соединения |
2 USB2.0 порта, 1 порт сети стандарта Ethernet |
Набор RELAYSTAR-1600 теста впрыски многофункционального 6-участка вторичный портативный и надежный инструмент для испытывать реле защиты в подстанциях.
