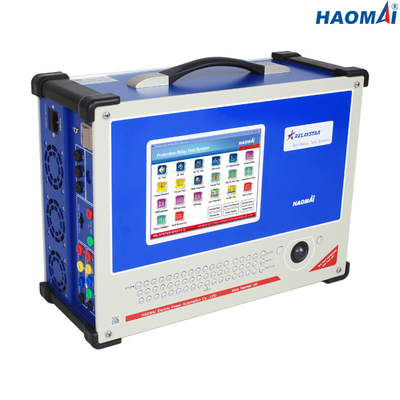

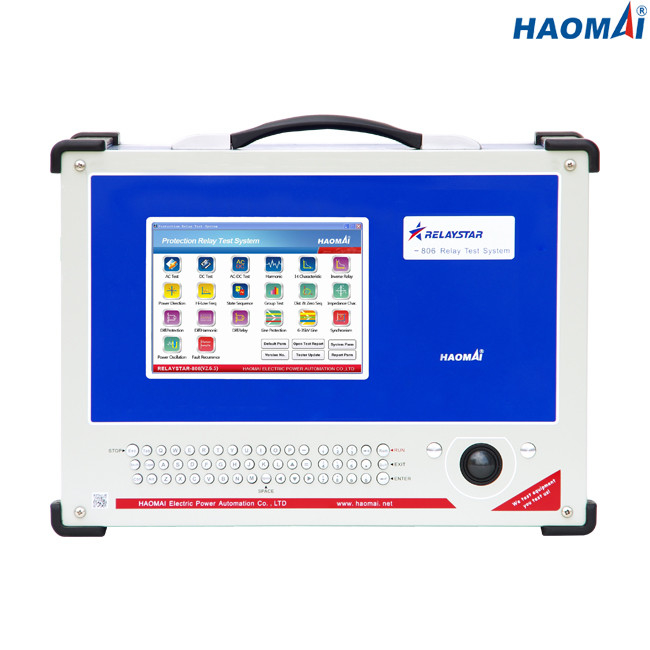

трехфазный набор теста реле защиты
Модель: RELAYSTAR-806
RELAYSTAR-806 неразъемный тест реле защиты установило для испытывать электро-механические, полупроводниковые и микропроцессорные защитные реле.
Блок весьма компактен и изрезанн. Дизайн включает самое последнее в современной цифровой микропроцессорной технике для того чтобы достигнуть непобедимых характеристик выхода по отоношению к силе, точности, низкому искажению, и динамической возможности. Эта технология позволяет потребителям испытать много различных специфических функций необходима в испытании реле, без потребности дополнительных аксессуаров. Все выходные сигналы цифров произведены, усилены, и внутренне проконтролированы умными модулями генератора, которые интерпретируют заказы полученные от фронта - панели для произведения сильно точного, стабилизированного, и низкого передернутого выхода, независимого поставки напряжения тока.
RELAYSTAR-806 способно для того чтобы выполнить проверку по полной программе через встроенный модуль GPS и аксессуар получать.
Основные особенности
1) трехфазный настоящий (3×40A) + выход напряжения тока 4 участков (4×150V)
2) Врезанный промышленный ПК с экраном LCD 8 дюймов
3) И местный тест и тест ПК удаленный доступный
4) Усилитель силы высокой эффективности линейный
5) Непрерывной цепью тест с встроенным GPS
6) Независимый вспомогательный DC
7) Умная само-защита
8) Обильные модули теста
Технические данные
Генератор тока
| Устанавливать ряд |
трехфазный AC (L-N) |
3x0… 40A |
| AC 1-phase (LL-LN) |
1x0… 120A |
| DC (L-N) |
3x… ±10A |
|
Сила
|
трехфазный AC (L-N) |
3x300VA на 40A |
| AC 1-phase (LL-LN) |
1x1000VA на 120A |
| DC (L-N) |
3x120VA на 10A |
| Точность |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Разрешение |
1mA |
Генератор напряжения тока
| Устанавливать ряд |
AC 4-phase (L-N) |
4x0… 150V |
| AC 1-phase (L-L) |
1x0… 300V |
| DC (L-N) |
3x… ±160V |
| Сила |
AC 4-phase (L-N) |
4x70VA на 150V |
| AC 1-phase (L-L) |
1x140VA на 300V |
| DC (L-N) |
3x80VA на 160V |
| Точность |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) |
| Разрешение |
1mV |
Вспомогательная поставка DC
| Ряд напряжения тока |
110V/220V (max.1.5A) |
| Сила |
max.165VA/330VA |
Бинарные входные сигналы
| Номер |
8 |
| Входные характеристики |
бесполезный контакт или свободный от потенциал контакт |
| Характеристики порога |
«0": 0~6V; «1": 12V~250V |
| Максимальное измеряя время |
999999.999s |
| Точность времени |
±1ms |
| Разрешающая способность по времени |
1ms |
Двоичные выходы
| Номер |
4 |
| Тип |
бесполезный контакт |
| Емкость перерыва |
250VAC/0.5A, 250VDC/0.2A |
Общие генераторы
| Частота |
ряд: 0~1200Hz |
| точность:<1mhz>
|
| разрешение: 0.001Hz |
| Участок |
ряд: -360° ~+360° |
| точность: 0.1° |
| разрешение: 0.01° |
| Гармоника |
заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Электропитание
| Номинальный ввод напряжения |
подгонянный (AC 220V/230V/120V±10%, 1 участок) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 115V |
| Соединение |
стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес |
18kg (39,68 lb) |
| Размеры (w x h x d, без ручки) |
405×300×164mm (15.94x11.81x6.46 внутри) |
| Порт соединения |
2 USB2.0 порта, 1 порт сети стандарта Ethernet |
Компактный дизайн и высокая эффективность линейный усилитель силы делает трехфазный тест реле защиты установили RELAYSTAR-806 особенно соответствующий для испытывать и поручать работу в распределении и индустриальных системах.
трехфазный набор RELAYSTAR-806 теста реле защиты прошел тип тест в аккредитированной лаборатории Китая KETOP под ISO/IEC 17025.
трехфазный тест реле защиты установил RELAYSTAR-806 также откалибрирован в лаборатории третьей стороны аккредитированной под ISO/IEC 17025.
Тип отчет по испытанию и отчет о тарировки выданный лабораторией показаны как ниже.
