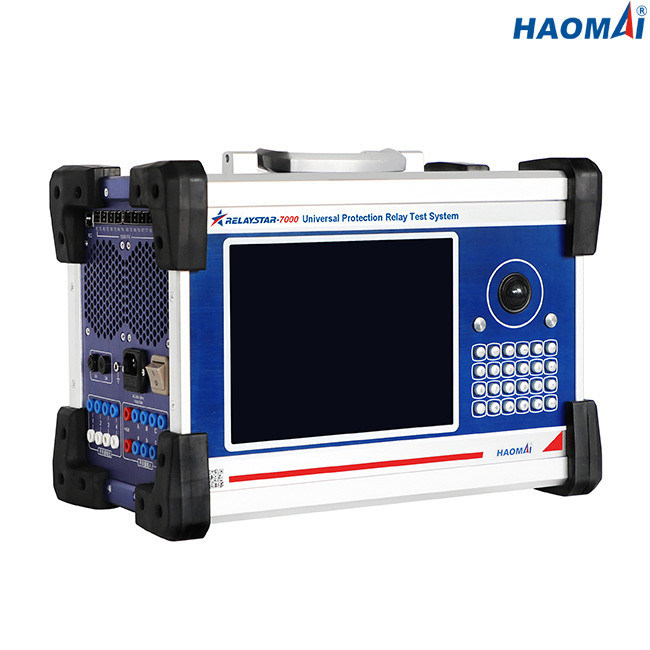

Name: ISO9001 многофункциональный IEC 61850 испытывая, набор теста реле защиты 150V
Brand: HAOMAI
SKU: RELAYSTAR-7000

Главная страница Продукция Испытание IEC 61850

ISO9001 многофункциональный IEC 61850 испытывая, набор теста реле защиты 150V

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HAOMAI
Сертификация:	ISO9001:2015, Type Test Report, Calibration Report
Номер модели:	RELAYSTAR-7000

Оплата и доставка Условия:

Количество мин заказа:	1 набор
Цена:	negotiation
Упаковывая детали:	Случай случая + переклейки перехода
Время доставки:	10-15 рабочих дней
Условия оплаты:	T/T
Поставка способности:	400 наборов в месяц

контакт

Подробное описание продукта

Название продукта:	Набор теста реле защиты, набор теста реле, испытательная система реле	Текущий объем производства:	6x0… 30A
Выход напряжения тока:	6x0… 150V	Точность выхода:	≤0.1% для выхода AC
Испытание IEC 61850:	Доступный	Деятельность:	местный режим + режим ПК
Высокий свет:	ISO9001 IEC 61850 испытывая , Многофункциональный IEC 61850 испытывая , набор теста реле защиты 150V

Всеобщая испытательная система реле защиты исполняя с IEC 61850 испытывая

Модель: RELAYSTAR-7000

RELAYSTAR-7000 многофункциональная испытательная система реле защиты исполняя с IEC61850 SV и ГУСЫНЕЙ. Оно может вывести наружу течение 6 участков (6×0… 30A) и напряжение тока 6 участков (6×0… 150V) для того чтобы испытать обычные реле защиты, как старый электро-механический тип и микропроцессорный тип. RELAYSTAR-7000 может также быть как идеальный инструмент для испытывать реле и подстанции используя протокол IEC 61850, который может сымитировать различные типы сообщений исполняя с IEC 61850-9-1/9-2/9-2LE, ГУСЫНЯ, IEC 60044-7/8 FT3.

RELAYSTAR-7000 можно использовать для того чтобы выполнить переходные тесты. RELAYSTAR-7000 может выполнить принятие или устраняя неисправность тесты путем переигровка цифров записанных недостатков в IEEE C37.111, стандартном формате COMTRADE.

Основные особенности

1) Интегрированная многофазовая испытательная система реле защиты

2) Отдельно стоящая деятельность используя экран интуитивного высокого разрешения графический, отсутствие ПК требуемого, что работать

3) И местный тест и тест ПК удаленный доступный

4) Входы и выходы цифров

5) Встроенный контроль и запись формы волны

6) Непрерывной цепью тест с GPS или IRIG-B

7) Возможность IEC 61850 испытывая

Технические данные

Общие выходы течения и напряжения тока

Генератор тока	Устанавливать ряд	AC 6-phase (L-N): 6x0… 30A
		DC (L-N): 6x0… ±10 a
	Сила	AC 6-phase (L-N): 6x450VA на 30A
		DC (L-N): 6x120VA на 10A
	Точность	AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A)
		DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A)
	Разрешение	1mA
Генератор напряжения тока	Устанавливать ряд	AC 6-phase (L-N): 6x0… 150V
		DC (L-N): 6x0… ±160V
	Сила	AC 6-phase (L-N): 6x80VA на 150V
		DC (L-N): 6x80VA на 160V
	Точность	AC: ±2mV (0.2~2V), ≤0.1% (2~150V)
		DC: ±10mV (0.5~5V), ≤0.2% (5~160V)
	Разрешение	1mV
Общие генераторы	Частота	ряд: 0~1200Hz
		точность:<1mhz>
		разрешение: 0.001Hz
	Участок	ряд: -360° ~+360°
		точность: 0.1°
		разрешение: 0.01°
	Гармоника	заказ суперпозиции: 2~24 раз
		искажение: ≤0.5%

Интерфейсы связи локальных сетей

Режим	10/100Base-TX (10/100Mbit, пара, автоматическ-кроссовер)
Номер порта	2
Тип интерфейса	RJ45
Индикация состояния	Света СИД

Интерфейсы связи стекловолокна

Режим	100Base-FX (100Mbit, стекловолокно, дуплексное)
Номер порта	8
Тип интерфейса	LC
Тип волокна	62.5/125μm (многорежимное волокно)
Длина волны	1310nm
Дальность передачи	>1km
Индикация состояния	Света СИД

Интерфейсы FT3

Номер порта	9 (8 для передавать, 1 для получать)
Тип интерфейса	ST
Тип волокна	62.5/125μm (многорежимное волокно)
Длина волны	850nm

Бинарные входные сигналы

Номер	8
Тип	свободный от потенциал контакт или бесполезный контакт (автоматическое идентификация)
Характеристики порога	«0": 0~6V; «1": 12V~250V

Двоичные выходы

Номер	4
Тип	бесполезный контакт
Емкость перерыва	250VAC/0.5A; 250VDC/0.2A

Встроенный контроль и запись

Контроль	течения и выходы напряжения тока
Запись	аналогового выхода, бинарные входные сигналы/выводят наружу состояние
Режим	контроль в реальном времени, никакая внешняя проводка требовать
Длина записи	неограниченный (до тех пор пока внутренняя память не будет полна)

Электропитание

Номинальный ввод напряжения	подгонянный (AC230V/120V±10%, 1 участка)
Номинальная частота	50/60 Hz
Расклассифицированное течение	10A на 230V/12A на 120V
Соединение	Стандартное гнездо AC (IEC 60320)

Условия окружающей среды

Температура деятельности	0… °C +50 (°F +32… +122)
Температура хранения	-25… °C +70 (- °F 13… +158)
Ряд влажности	относительная влажность 5… 95%, не-конденсирующ
Вибрация	IEC 60068-2-6 (20m/s2 на 10… 150 Hz)

Разносторонний

Вес	19.5kg (42,99 lb)
Размеры (w x h x d, без ручки)	405×295×250mm (15.94x11.61x9.84 внутри)

RELAYSTAR-7000 многофункциональная испытательная система реле защиты исполняя с испытанием IEC61850, которое не только может испытать обычные реле защиты, но также может сымитировать различные типы сообщений исполняя с IEC 61850-9-1/9-2/9-2LE, ГУСЫНЕЙ, IEC 60044-7/8 FT3.
