Name: IEC 61010-1 Ultraportable защитной испытательной системы реле облегченный
Brand: HAOMAI
SKU: RELAYSTAR-S60

Главная страница Продукция Испытательная система реле

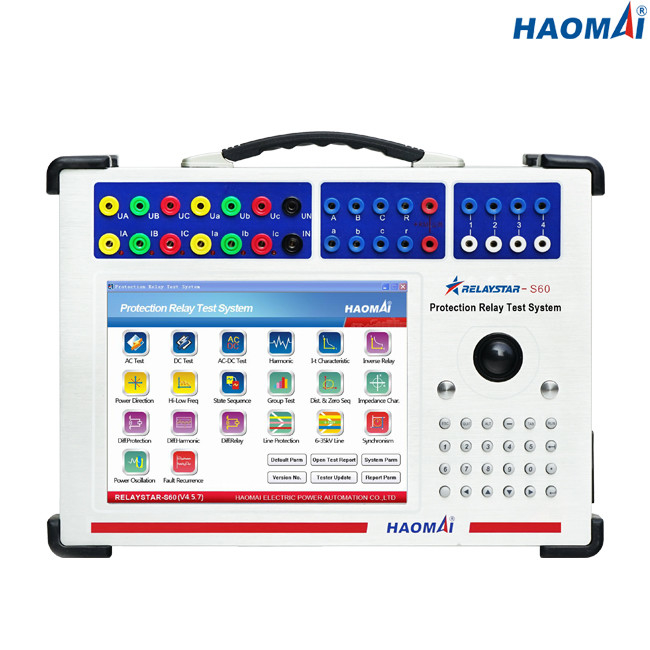

IEC 61010-1 Ultraportable защитной испытательной системы реле облегченный

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HAOMAI
Сертификация:	ISO9001:2015, Calibration Report
Номер модели:	RELAYSTAR-S60

Оплата и доставка Условия:

Количество мин заказа:	1 набор
Цена:	negotiation
Упаковывая детали:	Случай случая + переклейки перехода
Время доставки:	10-15 рабочих дней
Условия оплаты:	T/T
Поставка способности:	400 наборов в месяц

контакт

Подробное описание продукта

Название продукта:	Тестер реле, набор теста реле, вторичный набор теста впрыски	Текущий объем производства:	6x0… 30A
Выход напряжения тока:	6x0… 150V	Точность выхода:	≤0.1% для выхода AC
Деятельность:	местный режим + режим ПК	Вес:	10.6kg (26,37 lb)
Высокий свет:	Ultraportable испытательная система реле , Облегченная испытательная система реле , Испытательное оборудование реле IEC 61010-1 защитное

Ultraportable испытательная система реле 6-участка

Модель: RELAYSTAR-S60

RELAYSTAR-S60 ультра-портативная испытательная система реле защиты которая поставляет испытывать проверки представления электро-механических, полупроводниковых и микропроцессорных защитных реле в их работая установках.

RELAYSTAR-S60 изрезанный тест установило соответствующий для испытывать разнообразие защитные реле управляемые и в крытых и на открытом воздухе окружающих средах. Дизайн блока эргономический и интуитивный план пульта управления делают его идеальным для начинающих потребителей которые имеют небольшое или никакое тренировки.

Основные особенности:

1) течение 6-phase (6×30A) + выход напряжения тока 6 участков (6×150V)

2) Врезанный промышленный ПК с экраном LCD 10,4 дюймов

3) Удобный дисплей передней панели показывает активное напряжение/настоящие амплитуды и значения участка во время испытывать

4) Сетноой-аналогов испытывать приборов защиты 1A и 5A

5) Выполните симуляцию государства и переходное испытание

6) Телезритель и воспроизведение COMTRADE

7) Более низкий вес: единственное 10.6kg (26,37 lb)

Технические данные

Генератор тока

Устанавливать ряд	AC 6-phase (L-N)	6x0… 30A
	трехфазный AC (L-N)	3x0… 60A
	AC 1-phase (LL-LN)	1x0… 180A
	DC (L-N)	6x0… ±10 a
Сила	AC 6-phase (L-N)	6x200VA на 30A
	трехфазный AC (L-N)	3x300VA на 60A
	AC 1-phase (LL-LN)	1x600VA на 180A
	DC (L-N)	6x100VA на 10A
Точность	AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A)
Точность	DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A)
Разрешение	1mA

Генератор напряжения тока

Устанавливать ряд	AC 6-phase (L-N)	6x0… 150V
	трехфазный AC (L-N)	3x0… 300V
	DC (L-N)	6x0… ±160V
Сила	AC 6-phase (L-N)	6x60VA на 150V
	трехфазный AC (L-N)	3x100VA на 300V
	DC (L-N)	6x60VA на 160V
Точность	AC: ±2mV (0.2~2V), ≤0.1% (2~150V)
	DC: ±10mV (0.5~5V), ≤0.2% (5~160V)
Разрешение	1mV

Бинарные входные сигналы

Номер	8
Входные характеристики	бесполезный контакт или свободный от потенциал контакт
Характеристики порога	«0": 0~6V; «1": 12V~250V
Максимальное измеряя время	999999.999s
Точность времени	±1ms
Разрешающая способность по времени	1ms

Двоичные выходы

Номер	4
Тип	бесполезный контакт
Емкость перерыва	250VAC/0.5A, 250VDC/0.2A

Общие генераторы

Частота	ряд: 0~1200Hz
	точность:<1mhz>
	разрешение: 0.001Hz
Участок	ряд: -360° ~+360°
	точность: 0.1°
	разрешение: 0.01°
Гармоника	заказ суперпозиции: 2~24 раз
Гармоника	искажение: ≤0.5%

Электропитание

Номинальный ввод напряжения	подгонянный (AC 220V/230V/120V±10%, 1 участок)
Номинальная частота	50/60 Hz
Расклассифицированное течение	10A на 230V/12A на 115V
Соединение	стандартное гнездо AC (IEC 60320)

Условия окружающей среды

Температура деятельности	0… °C +50 (°F +32… +122)
Температура хранения	-25… °C +70 (- °F 13… +158)
Ряд влажности	относительная влажность 5… 95%, не-конденсирующ
Вибрация	IEC 60068-2-6 (20m/s2 на 10… 150 Hz)

Разносторонний

Вес	10.6kg (26,37 lb)
Размеры (w x h x d, без ручки)	350×250×120mm (13.78x9.84x4.72 внутри)
Порт соединения	2 USB2.0 порта, 1 порт сети стандарта Ethernet

Нормы бесопасности, электромагнитная совместимость

EMC	Продукт придерживается электромагнитной совместимости (EMC) директивного 2004/108/EC (CE соответствовать)
	IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3
Безопасность	Продукт придерживается низшего напряжения директивного 2006/95/EC (CE соответствовать).
	IEC 61010-1

Ultraportable испытательная система RELAYSTAR-S60 реле 6-участка превосходный выбор для испытывая и поручая инженеров для того чтобы выполнить реле защиты испытывая на месте.

Ultraportable испытательная система RELAYSTAR-S60 реле 6-участка довольно удобна для того чтобы снести для потребителей должных к сверх-небольшому размеру и очень понизить вес 10.6kg (26,37 lb).

Ultraportable испытательная система RELAYSTAR-S60 реле 6-участка способна для того чтобы испытать все поколения и типы реле защиты как ниже согласно требованиям ANSI/IEEE.

ANSI/IEEE нет.	Имя прибора или функции
2	Вытаращиться задержки по времени
3	Проверяя или блокируя реле
7	Реле темпа изменения
13	Прибор синхронной скорости
15	Скорость или частота, соответствуя прибор
16	Прибор передачи данных
18	Ускоряющ ход или замедляющ прибора
21	Реле расстояния
24	Вольты в реле Герцев
25	Прибор синхронизировать или Синхронизм-проверки
27	Реле недонапряжения
30	Реле аннунциатора
32	Дирекционное реле силы
36	Полярность или поляризовывая прибор напряжения тока
37	Подводное течение или реле Underpower
40	Реле поля
44	Реле начала последовательности блока
46	реле тока Обратн-участка или Участк-баланса
47	Реле напряжения тока последовательности фазы
48	Неполное реле последовательности
50	Мгновенные перегрузки по току или тариф реле подъема
51	Реле перегрузок по току времени AC
55	Реле фактора силы
59	Реле перенапряжения
60	Реле напряжения тока или токовых весов
62	Реле задержки по времени останавливая или раскрывая
66	Надрезая или Jogging прибор
67	Реле перегрузок по току AC дирекционное
68	Вне--шаг или реле преграждать
69	Разрешительный механизм управления
74	Сигнализационное реле
76	Реле тока DC
77	Прибор телеметрировать
78	реле Участк-угла измеряя
79	Реле AC Reclosing
81	Частотное реле
82	DC Нагрузк-измеряя Reclosing реле
83	Автоматическое выборочного реле контроля или передачи
85	Реле приемника несущей или Пилот-провода
86	Реле замыкания
87	Дифференциальное защитное реле
91	Реле направления напряжения тока
92	Реле направления напряжения тока и силы
94	Задействовать или свободное от Отключени реле
--	Блок измерения Phasor
--	Монитор силы качественный
