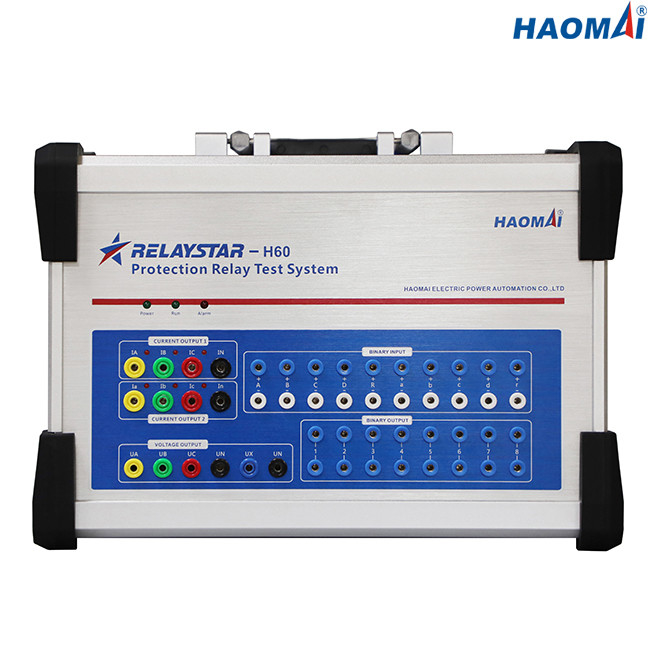

Набор теста впрыски высоковольтного 6-участка вторичный
Модель: RELAYSTAR-H60
Высоковольтный 6-участок вторичный набор RELAYSTAR-H60 теста впрыски портативный тест реле защиты установил для испытывать электро-механические, полупроводниковые и микропроцессорные реле защиты.
RELAYSTAR-H60 может вывести наружу напряжение тока 6-участка настоящее и четырехфазное. Каждый канал выхода независим, и величину течения и напряжения тока, фазовый угол и частоту можно отрегулировать свободно.
Точность выхода AC RELAYSTAR-H60 гораздо выше, до 0,05%.
RELAYSTAR-H60 может быть проконтролировано и эксплуатирова программным обеспечением RELAYSTAR бежать на ноутбуке с операционной системой Windows.
RELAYSTAR-H60 можно синхронизировать для того чтобы выполнить сквозное испытание с наборами теста размещанными в различных подстанциях через свой встроенный GPS.
Основные особенности
1) течение 6-phase (6×32A) + выход напряжения тока 4 участков (4×300V)
2) Более высокая точность выхода (≤0.05% для выхода AC)
3) Непрерывной цепью тест через встроенный GPS
4) Встроенный контроль и запись
5) Объект импорта & экспорта РИО
6) Онлайн дисплей вектора
7) Обильные бинарные входные сигналы и двоичные выходы

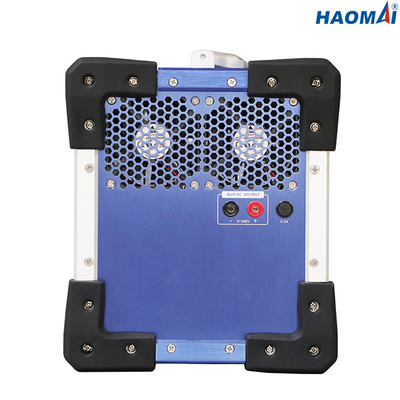

8) Регулируемый ВСПОМОГАТЕЛЬНЫЙ выход 0-300V DC
9) Сильное программное обеспечение теста RELAYSTAR
10) Программное обновление бесплатно
Технические данные
Генератор тока
| Устанавливать ряд |
AC 6-phase (L-N) |
6x0… 32A |
| трехфазный AC (L-N) |
3x0… 64A |
| AC 1-phase (LL-LN) |
1x0… 192A |
| DC (L-N) |
6x0… ±15A |
| Сила |
AC 6-phase (L-N) |
6x240VA на 32A |
| трехфазный AC (L-N) |
3x400VA на 64A |
| AC 1-phase (LL-LN) |
1x750VA на 192A |
| DC (L-N) |
6x240VA на 15A |
| Точность |
AC: ±2.5mA (≤0.5A), ≤0.05% (0.5~32A) |
| DC: ≤0.1% |
| Разрешение |
1mA |
Генератор напряжения тока
| Устанавливать ряд |
AC 4-phase (L-N) |
4x0… 300V |
| AC 1-phase (L-L) |
1x0… 600V |
| DC (L-N) |
4x0… ±300V |
| Сила |
AC 4-phase (L-N) |
4x80VA на 300V |
| AC 1-phase (L-L) |
1x160VA на 600V |
| DC (L-N) |
4x80VA на 300V |
| Точность |
AC: ±5mV (≤5V), ≤0.05% (5~300V) |
| DC: ≤0.1% |
| Разрешение |
1mV |
Вспомогательная поставка DC
| Ряд напряжения тока |
0-300V |
| Точность выхода |
≤0.5% |
| Сила |
max.160VA |
Бинарные входные сигналы
| Номер |
10 |
| Входные характеристики |
бесполезный контакт или свободный от потенциал контакт |
| Характеристики порога |
«0": 0-6V; «1": 11V-250V |
| Максимальное измеряя время |
999999.999s |
| Точность времени |
≤0.1ms |
| Разрешающая способность по времени |
0.1ms |
Двоичные выходы
| Номер |
8 |
| Тип |
бесполезный контакт |
| Емкость перерыва |
250VAC/0.5A, 250VDC/0.2A |
Входной сигнал напряжения тока DC измеряя
| Измеряя ряд |
0… ±10 v |
| Точность |
ошибка < 0="">
|
Входной сигнал DC настоящий измеряя
| Измеряя ряд |
мамы 0… ±20 |
| Точность |
ошибка < 0="">
|
Встроенный контроль и запись
| Контроль |
выходы 6-phase настоящие и 4 участка напряжения тока |
| Запись |
аналогового выхода |
| Режим |
контроль в реальном времени, никакая внешняя проводка требовать |
| Длина записи |
неограниченный (до тех пор пока внутренняя память не будет полна) |
Общие генераторы
| Частота |
ряд: 0~1200Hz |
| точность:<1mhz>
|
| разрешение: 0.001Hz |
| Участок |
ряд: -360° ~+360° |
| точность: 0.1° |
| разрешение: 0. 1° |
| Гармоника |
заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Электропитание
| Номинальный ввод напряжения |
AC220V/230V±10%, 1 участок |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V |
| Соединение |
стандартное гнездо AC (IEC 60320) |
Разносторонний
| Вес |
14.8kg (32,63 lb) |
| Размеры (w x h x d, без ручки) |
392x272x237mm (15.43x10.71x9.33 внутри) |
| Порт соединения |

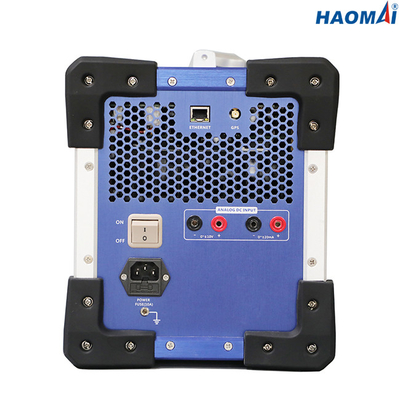

1 порт сети стандарта Ethernet |
Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
RELAYSTAR-H60 реле 6-участка вторичный тест впрыски установил для испытывать электро-механический, полупроводниковых и микропроцессорного защиты.
