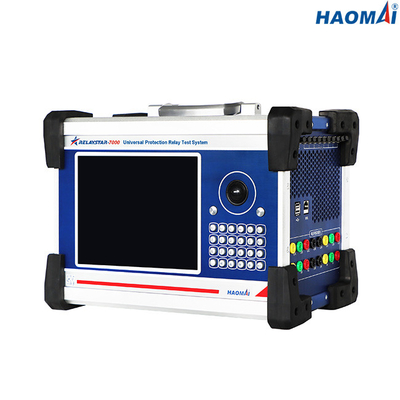

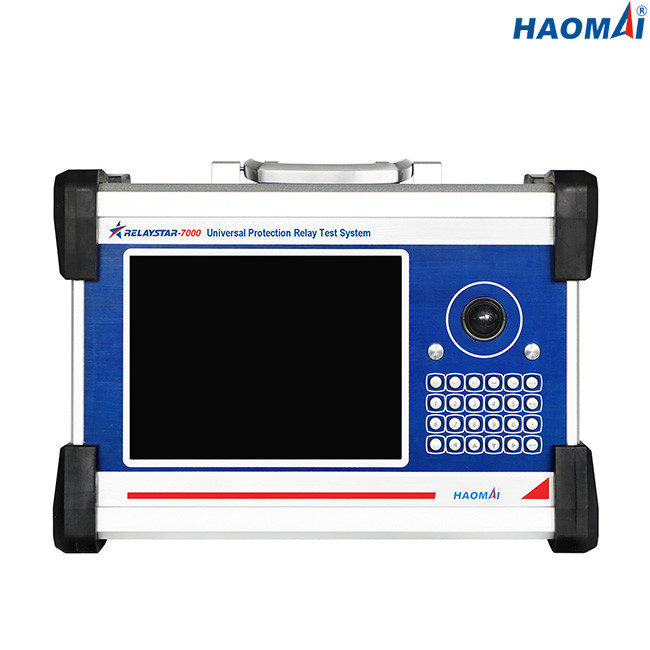

Всеобщий вторичный набор теста впрыски
Модель: RELAYSTAR-7000
RELAYSTAR-7000 многофазовый вторичный набор теста впрыски, который может вывести наружу 6 напряжений тока настоящих каналов 6 каналов и для реле испытывать электро-механических, полупроводниковых и микропроцессорных защитных.
Интерфейс IEC61850 для RELAYSTAR-7000 необходим для реле испытывая с основанным на Локальная сеть комуникационным протоколом подстанции.
Встроенный модуль синхронизатора GPS позволяет синхронизирует начало теста 2 блоков RELAYSTAR-7000.
Основные особенности
1) Испытывать все виды реле защиты: электро-механическое, полупроводниковое, микропроцессорное численное и IEC61850
2) Ручной контроль с дисплеем цвета
3) Одновременно доступный: 6 напряжений тока настоящих каналов 6 каналов и
4) Сильнотоковые выходы: 6 x 30 a, 3 x 60 a, 1 x 180 a
5) Интерфейс протокола IEC61850
6) Интерфейс USB и локальных сетей
7) Непрерывной цепью тест с GPS или IRIG-B
8) Самый высококачественный, безопасность и надежность
Технические данные
Общие выходы течения и напряжения тока
| Генератор тока |
Устанавливать ряд |
AC 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 a |
| Сила |
AC 6-phase (L-N): 6x450VA на 30A |
| DC (L-N): 6x120VA на 10A |
| Точность |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Разрешение |
1mA |
| Генератор напряжения тока |
Устанавливать ряд |
AC 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Сила |
AC 6-phase (L-N): 6x80VA на 150V |
| DC (L-N): 6x80VA на 160V |
| Точность |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Разрешение |
1mV |
| Общие генераторы |
Частота |
ряд: 0~1200Hz |
| точность:<1mhz>
|
| разрешение: 0.001Hz |
| Участок |
ряд: -360° ~+360° |
| точность: 0.1° |
| разрешение: 0.01° |
| Гармоника |
заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Интерфейсы связи локальных сетей
| Режим |
10/100Base-TX (10/100Mbit, пара, автоматическ-кроссовер) |
| Номер порта |
2 |
| Тип интерфейса |
RJ45 |
| Индикация состояния |
Света СИД |
Интерфейсы связи стекловолокна
| Режим |
100Base-FX (100Mbit, стекловолокно, дуплексное) |
| Номер порта |
8 |
| Тип интерфейса |
LC |
| Тип волокна |
62.5/125μm (многорежимное волокно) |
| Длина волны |
1310nm |
| Дальность передачи |
>1km |
| Индикация состояния |
Света СИД |
Интерфейсы FT3
| Номер порта |
9 (8 для передавать, 1 для получать) |
| Тип интерфейса |
ST |
| Тип волокна |
62.5/125μm (многорежимное волокно) |
| Длина волны |
850nm |
Бинарные входные сигналы
| Номер |
8 |
| Тип |
свободный от потенциал контакт или бесполезный контакт (автоматическое идентификация) |
| Характеристики порога |
«0": 0~6V; «1": 12V~250V |
Двоичные выходы
| Номер |
4 |
| Тип |
бесполезный контакт |
| Емкость перерыва |
250VAC/0.5A; 250VDC/0.2A |
Встроенный контроль и запись
| Контроль |
течения и выходы напряжения тока |
| Запись |
аналогового выхода, бинарные входные сигналы/выводят наружу состояние |
| Режим |
контроль в реальном времени, никакая внешняя проводка требовать |
| Длина записи |
неограниченный (до тех пор пока внутренняя память не будет полна) |
Электропитание
| Номинальный ввод напряжения |
подгонянный (AC230V/120V±10%, 1 участка) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 120V |
| Соединение |
Стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес |
19.5kg (42,99 lb) |
| Размеры (w x h x d, без ручки) |
405×295×250mm (15.94x11.61x9.84 внутри) |
Всеобщий вторичный набор RELAYSTAR-7000 теста впрыски предпочитаемый выбор для инженер-испытателей в случаях, где численный и сообщение основал защиты и IEDs.
Симуляция ГУСЫНИ IEC 61850 RELAYSTAR-7000A: составлять карту двоичных выходов к атрибутам данных в опубликованных сообщениях ГУСЫНИ.
Всеобщий вторичный тест впрыски установил RELAYSTAR-7000A может опубликовать значения IEC 61850 попробованные согласно «директиве вставки для цифрового интерфейса к трансформаторам аппаратуры используя IEC 61850-9-2» группы потребителей UCA международной
Наборы теста впрыски HAOMAI всеобщие вторичные широко использованы в энергосистеме, петрохимический, металлургии, железной дороге, угольной шахте, научно-исследовательских институтах и всех видах широкомасштабных фабрик или предприятий.
