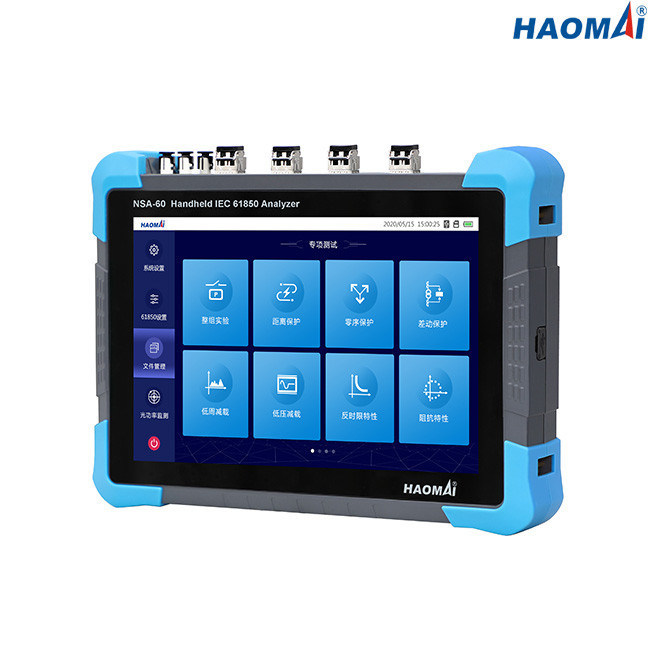

Handheld легковес испытывая системы IEC 61850 реле Ultraportable

Handheld анализатор IEC 61850

Модель: NSA-60

Handheld анализатор NSA-60 IEC 61850 основан на стандарте IEC61850 и использован для быстрого теста приборов защиты, сливающ блоки и IEDs в умной подстанции. Он широко использован в отладке поля, отладке системы совместной, обслуживании недостатка и других случаях.

Handheld анализатор NSA-60 IEC 61850 портативный анализатор сети с 10,1» экраном касания так, что инженер сможет принять его только к различное местам в подстанции для проверки IEDs, никакой потребности принять осложненное наборы и ноутбук теста, и другими испытывая аксессуарами.

NSA-60 имеет множественные испытывая модули для основного испытания реле защиты, различного испытания MU, SV/GOOSE отправляя и получая, файла SCD импорт и анализ etc.

NSA-60 можно использовать как многофункциональный инструмент в умной подстанции, включая отправку и получать ГУСЫНЮ, SV, добавляя транспортный поток к другому IEDs, проверяющ задержку по времени MU, измеряя силу волокна портов etc волокна.

Основные особенности

●Основанный на оборудовании SOC и платформе системы Linux превратил

●Способный для того чтобы сымитировать различные типы сообщений которое соответствует IEC 61850-9-1/9-2/9-2LE, ГУСЫНЕ, IEC 60044-7/8 FT3

●оптически цифровое сообщение 4-channel получая и отправляя одновременно,

●Одновременный выход различных оптически портов достигает 0μs, и рассеивание забора SV чем 1μs

●Осуществите автоматические конфигурацию, импорт файла поддержки SCD, дисплей диаграммы топологии и сравнение файла

●Задержка MU поддержки и различный тест синхронизации времени MU

●Соединять последовательно обнаружения поддержки и SV пробуя выход суперпозиции значения гармоничный

●Имеет тип сообщения и функцию транспортного контроля

●Запись поддержки переходная анормалных сообщений

●Имеет оптически функцию измерения силы

●Встроенный тест AC, питает модули испытания etc. теста последовательности для испытания реле защиты

●4 бинарных входного сигнала + 4 двоичного выхода, одновременная задержка выхода <20>

●Способный для того чтобы сымитировать клиента и сервера MMS, проверки валюации поддержки прибора защиты и контроля и деятельности настроенного государства и государства функции защиты, симуляции поддержки больше IED приборов одиночного или, осуществите одновременную передачу удаленных сообщения и радиотелеметрических данных

Технические данные

Интерфейс связи волокна

◆Оптически параметры волокна серийной гавани: мультимодный, интерфейс ST, длина волны 850nm

◆Оптически параметры волокна порта сети стандарта Ethernet: мультимодный, интерфейс LC, длина волны 1310nm

◆Сила передачи: ≥-15dBm

◆Получать чувствительность: ≤-30dBm

◆4 группы в составе сетевые порты 100M независимые оптически, поддерживая сообщения IEC61850-9-1/2 SM и ГУСЫНИ

◆Порт передавать по мультиплексу оптически серийный, поддерживая сообщение FT3/FT3LE оптически цифровое получая и отправляя, код IRIG-B получая и отправляя и функцияо времени PPS

◆Порт измерения силы локальных сетей оптически для измерения оптически связи и диагностического функционального теста

Бинарные входные сигналы/выходы

◆Бинарные входные сигналы: 4

◆Двоичные выходы: 4

Разносторонний

◆Размеры: 235mm×175mm×50mm (LxWxH)

◆Вес: 2.0kg

Электропитание

◆Встроенная батарея лития (9600mAh)

◆Заряжатель: 100~240VAC входной сигнал, 50/60Hz

Условия окружающей среды

◆Нормальная температура работы: -5~45℃

◆Работая предел температуры: -10~50℃

◆Хранение и транспорт: -25~70℃

◆Относительная влажность: 5%~95%

◆Атмосферическая пресса: 86~106KPa

Handheld анализатор NSA-60 IEC 61850 сильный инструмент для тестирования в умной подстанции.
