стандарт теста IEC анализатора настоящего трансформатора 9kg Multitap CT PT

Анализатор настоящего трансформатора высокой точности

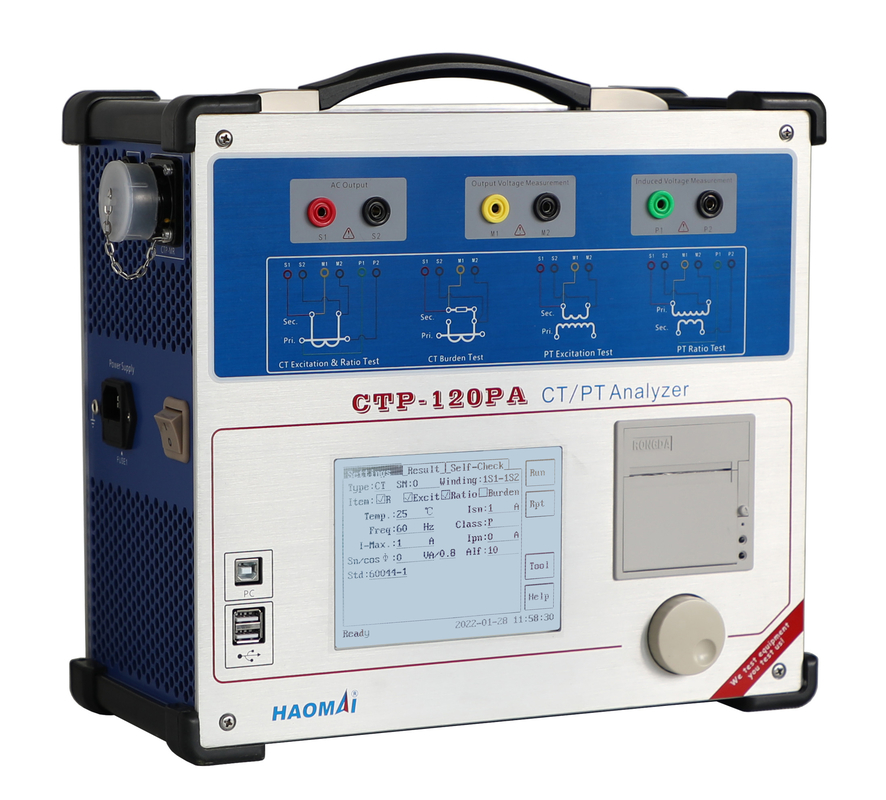

Модель: CTP-120PA

Анализатор CTP-120PA настоящего трансформатора портативной и высокой точности позволяет выполнить все тесты обеспеченные международными стандартами на CTs и индуктивном VTs.

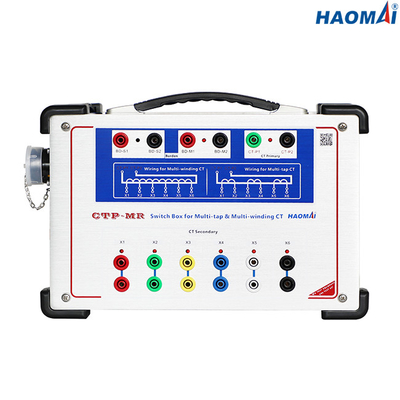

Для тестов CT, аппаратуру можно соединиться сразу до 6 кранам через распределительную коробку Мульти-крана. Таким образом соединение с прибором под тестом она исполняла только одно время без потребности любой более добавочной ручной операции.

CTP-120PA можно использовать как отдельно стоящий блок или может быть контролируемо компьютерн. Его можно соединиться с ПК через порт USB. В контролируемом компьютерн режиме, показатели теста можно прочитать от памяти CTP-120PA, или тесты CT можно испытать от ПК. CTP-120PA приходит с программным обеспечением ПК CTP. Программное обеспечение ПК CTP можно использовать для того чтобы испытать настоящий трансформатор или трансформатор напряжения тока сразу от ПК, автоматически производит результаты теста, прочитало показатели теста от памяти CTP-120PA, и сохраняет показатели теста в формате слова.

Аппаратура расквартирована в переносимой коробке, которая обеспечена с крышкой и ручками для легкости транспорта.

Основные особенности

●Способный для того чтобы испытать защиту CTs, измеряя CTs, класс CTs TP и индуктивный PTs

●Кривая характеристики и ошибки возбуждения теста основанная на низкочастотном принципе измерения

●Коэффициент измерения, полярность, ошибка коэффициента и ошибка смещения участка основанная на методе напряжения тока

●Способный на испытывать мульти-коэффициент CTs автоматически без потребности для rewiring

●Adopt запатентовало многофункциональную роторную мышь для замены кнопочной панели

●Примите 5,7 дюйма экрана LCD для дисплея

●Примите DSP, РУКУ и врезанную систему деятельности ЛИНУКСА

●И местный тест и тест ПК удаленный доступный

●Более высокая точность измерения: 0,05%

●Результаты теста печати сразу встроенным термальным принтером

●Небольшой и облегченный (9kg/19,84 lbs) для легкого перехода

Технические данные

●Стандарт теста: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13

●Максимальное измерение напряжения тока колена: 40kV

●Ряд выхода:

напряжение тока: 0~180V (RMS)

настоящий: 0~12A (RMS), 36A (максимальное значение)

●Точность измерения напряжения тока: ±0.05%

●Измерение коэффициента CT:

ряд: 1~30000

точность: ±0.05%

●Измерение коэффициента PT:

ряд: 1~10000

точность: ±0.05%

●Измерение участка:

точность: ±2min

разрешение: 0.01min

●Измерение сопротивления вторичный обматывать:

ряд: 0~300Ω

точность: 0.1%±1mΩ

●Измерение тяготы:

ряд: 0~300VA

точность: 0.1%±0.1VA

●Объем памяти: результаты теста групп >3000

●Электропитание

●Условия окружающей среды

●Разносторонний

Анализатор CTP-120PA настоящего трансформатора портативной и высокой точности сильный инструмент для выполнять все тесты CTs и индуктивного VTs.
