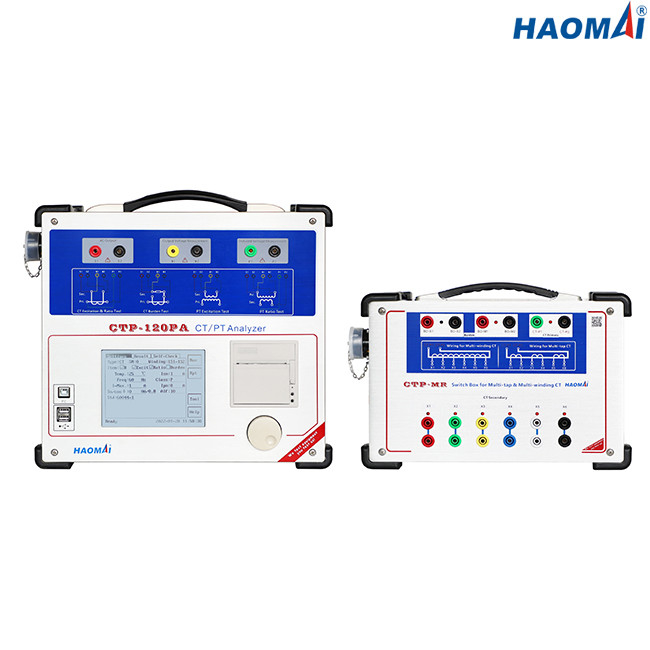

Полностью автоматическая испытательная система CT/VT
Модель: CTP-120PA
Испытательная система CTP-120PA CT/VT полностью автоматическая испытательная система трансформатора течения и напряжения тока, особенно конструированная для испытывать CTs, VTs и совмещенные трансформаторы.
CTP-120PA дарует более быстрое испытание, должное к своей распределительной коробке Мульти-крана которая позволяет соединить сразу до 6 кранов, таким образом соединение прибора сделано только одно время и без потребности любой более добавочной ручной операции.
Основные тесты выполненные CTP-120PA являются следующими: Возбуждение, точность, коэффициент & фазовое рассогасование, сопротивление и тягота и они все исполнены в полностью автоматическом режиме, без интервенции потребителя. Все тесты выполнены путем генерация течения и напряжения тока.
Все функциональности управляются экранным дисплеем дюйма читаемым TFT LCD солнечного света 5,7, запатентованной многофункциональной роторной мышью, РУКОЙ и врезанной системой деятельности ЛИНУКСА, конструированными для на открытом воздухе окружающей среды и без ноутбука.
Результаты теста сдержаны в местной памяти, и могут быть перенесены к ПК через флэш-диск USB.
Основные особенности
●Способный для того чтобы испытать настоящее, напряжение тока и совмещенные трансформаторы
●Основные тесты выполнили: Коэффициент & фазовое рассогасование, полярность, возбуждение, сопротивление, точность, тягота
●Дискретные стандарты теста: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●распределительная коробка Мульти-крана описывая поведение CT
●Adopt запатентовало многофункциональную роторную мышь для замены кнопочной панели
●Примите экран LCD 5,7 дюймов солнечного света читаемый
●Примите DSP, РУКУ и врезанную систему деятельности ЛИНУКСА
●И местный тест и тест ПК удаленный доступный
●Более высокая точность измерения: 0.05%
●Автоматическое размагничивание CT
●Результаты теста печати сразу встроенным термальным принтером
●Способный для загрузки результатов теста через флэш-диск USB
●Небольшой и облегченный (9kg/19,84 lbs) для легкого перехода
Технические данные
●Стандарты теста: IEC61869-2, IEC60044-1,60044-6, IEC61869-3, IEC60044-2, IEEE/ANSI C57.13
●Максимальное измерение напряжения тока колена: 40kV
●Ряд выхода:
напряжение тока: 0~180V (RMS)
настоящий: 0~12A (RMS), 36A (максимальное значение)
●Точность измерения напряжения тока: ±0.05%
●Измерение коэффициента CT:
ряд: 1~30000
точность: ±0.05%
●Измерение коэффициента PT:
ряд: 1~10000
точность: ±0.05%
●Измерение участка:
точность: ±2min
разрешение: 0.01min
●Измерение сопротивления вторичный обматывать:
ряд: 0~300Ω
точность: 0.1%±1mΩ
●Измерение тяготы:
ряд: 0~300VA
точность: 0.1%±0.1VA
●Объем памяти: результаты теста групп >3000
●Электропитание
| Номинальный ввод напряжения |
подгонянный (AC220V/230V/120V±10%, 1 участка) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 120V |
| Соединение |
стандартное гнездо AC (IEC 60320) |
●Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
●Разносторонний
| Вес |
9kg (19,84 lbs) |
| Размеры (w x h x d, без ручки) |
340×300×150mm (13.39x11.81x5.91 внутри) |
| Порт соединения |
2 USB2.0 порта, 1 порт связи |
Полностью автоматическая испытательная система CTP-120PA CT/VT сильный испытывая инструмент для испытывать настоящие трансформаторы, трансформаторы напряжения тока и совмещенные трансформаторы.
