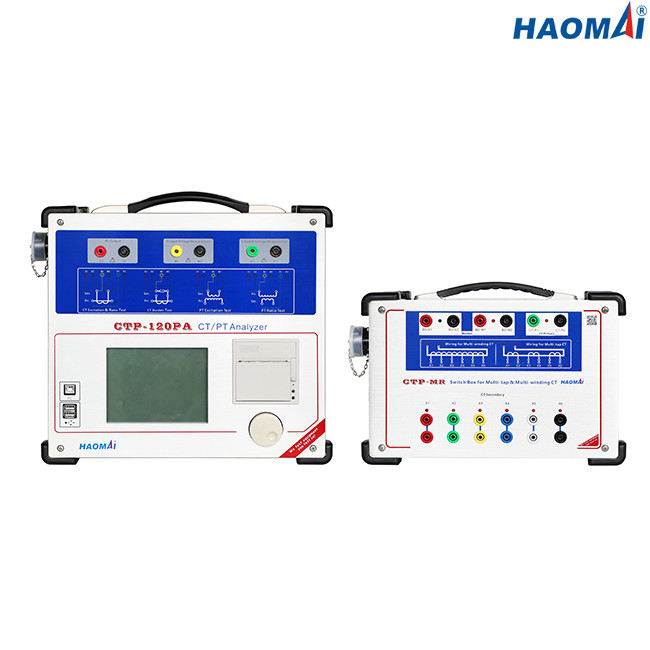

Анализатор CT Мульти-коэффициента
Модель: CTP-120PA
Анализатор CTP-120PA CT Мульти-коэффициента неразъемная испытывая система для защиты и измеряя CTs согласно стандартам IEEE и IEC.
Оно позволяет всем типам трансформаторов одиночных и мульти-коэффициента настоящих, который нужно испытать на месте в решетках электрической системы. Изготовитель CTs, трансформаторы или GIS используют анализатор CT в их производственных объектах и лабораториях теста или развития.
Анализатор CTP-120PA CT Мульти-коэффициента также способен на испытывать PTs (потенциальные трансформаторы, трансформаторы напряжения тока).
Основные особенности
●Способный для того чтобы испытать защиту CTs, измеряя CTs, класс CTs TP и индуктивный PTs
●Кривая характеристики и ошибки возбуждения теста основанная на низкочастотном принципе измерения
●Коэффициент измерения, полярность, ошибка коэффициента и ошибка смещения участка основанная на методе напряжения тока
●Способный на испытывать мульти-коэффициент CTs автоматически без потребности для rewiring
●Adopt запатентовало многофункциональную роторную мышь для замены кнопочной панели
●Примите 5,7 дюйма экрана LCD для дисплея
●Примите DSP, РУКУ и врезанную систему деятельности ЛИНУКСА
●И местный тест и тест ПК удаленный доступный
●Более высокая точность измерения: 0.05%
●Результаты теста печати сразу встроенным термальным принтером
●Небольшой и облегченный (9kg/19,84 lbs) для легкого перехода
Технические данные
●Стандарт теста: IEC61869-2 (IEC60044-1,60044-6), IEC61869-3 (IEC60044-2), IEEE/ANSI C57.13
●Максимальное измерение напряжения тока колена: 40kV
●Ряд выхода:
напряжение тока: 0~180V (RMS)
настоящий: 0~12A (RMS), 36A (максимальное значение)
●Точность измерения напряжения тока: ±0.05%
●Измерение коэффициента CT:
ряд: 1~30000
точность: ±0.05%
●Измерение коэффициента PT:
ряд: 1~10000
точность: ±0.05%
●Измерение участка:
точность: ±2min
разрешение: 0.01min
●Измерение сопротивления вторичный обматывать:
ряд: 0~300Ω
точность: 0.1%±1mΩ
●Измерение тяготы:
ряд: 0~300VA
точность: 0.1%±0.1VA
●Объем памяти: результаты теста групп >3000
●Электропитание
| Номинальный ввод напряжения |
подгонянный (AC230V/120V±10%, 1 участка) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 120V |
| Соединение |
стандартное гнездо AC (IEC 60320) |
●Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
●Разносторонний
| Вес |
9kg (19,84 lbs) |
| Размеры (w x h x d, без ручки) |
340×300×150mm (13.39x11.81x5.91 внутри) |
| Порт соединения |
2 USB2.0 порта, 1 порт связи |
Анализатор CTP-120PA CT Мульти-коэффициента сильный испытывая инструмент для защиты CTs, измеряя CTs и индуктивного PTs.
