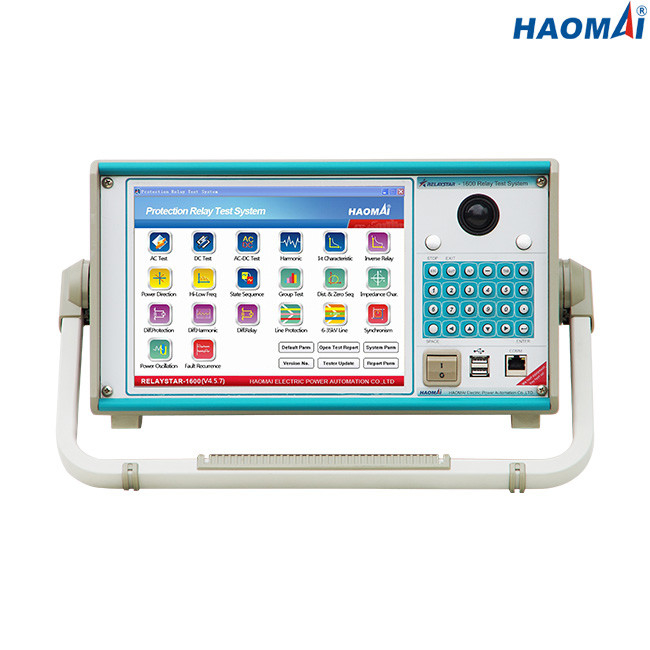

Испытательная система реле 6-участка наивысшей мощности
Модель: RELAYSTAR-1600
RELAYSTAR-1600 неразъемная испытательная система реле защиты развитая HAOMAI, быстрый и легкий для использования. Его можно эксплуатировать с или без ПК.
RELAYSTAR-1600 может вывести наружу течение 6 участков (6x0… 40A) и напряжение тока 6 участков (6x0… 150V) для реле испытания электро-механических, полупроводниковых и микропроцессорных защитных.
Новые более высокие приведенные в действие напряжени тока-настоящие усилители приняты для RELAYSTAR-1600. Усилитель тока поставляет максимальное напряжение тока соответствия к нагрузке постоянн во время теста, и изменение ряда сделано автоматически под нагрузкой. Это обеспечивает лучшие результаты теста, и сохраняет время не повернуть выходы для изменения рядов. Выход постоянной мощности во многих случаях исключает потребность пройти параллельно или каналы серии настоящие совместно для того чтобы испытать высокие реле тяготы.
Основные особенности:
1) течение 6-phase (6×40A) + выход напряжения тока 6 участков (6×150V)
2) Врезанный промышленный ПК с экраном LCD 10,4 дюймов
3) И местный тест и тест ПК удаленный доступный
4) Выход постоянной мощности
5) Номинальная и динамическая испытывая возможность
6) Непрерывной цепью тест с встроенным GPS
7) Выполняет переходные тесты
8) Обильные модули теста
Технические данные
Генератор тока
| Устанавливать ряд |
AC 6-phase (L-N) |
6x0… 40A |
| трехфазный AC (L-N) |
3x0… 80A |
| AC 1-phase (LL-LN) |
1x0… 240A |
| DC (L-N) |
6x0… ±20 a |
| Сила |
AC 6-phase (L-N) |
6x300VA на 40A |
| трехфазный AC (L-N) |
3x450VA на 80A |
| AC 1-phase (LL-LN) |
1x1000VA на 240A |
| DC (L-N) |
6x120VA на 20A |
| Точность |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) |
| Разрешение |
1mA |
Генератор напряжения тока
| Устанавливать ряд |
AC 6-phase (L-N) |
6x0… 150V |
| трехфазный AC (L-N) |
3x0… 300V |
| DC (L-N) |
6x0… ±175V |
| Сила |
AC 6-phase (L-N) |
6x80VA на 150V |
| трехфазный AC (L-N) |
3x100VA на 300V |
| DC (L-N) |
6x80VA на 175V |
| Точность |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) |
| Разрешение |
1mV |
Вспомогательная поставка DC
| Ряд напряжения тока |
110V/220V (max.1.5A) |
| Сила |
max.165VA/330VA |
Бинарные входные сигналы
| Номер |
10 |
| Входные характеристики |
бесполезный контакт или свободный от потенциал контакт |
| Характеристики порога |
«0": 0~6V; «1": 12V~250V |
| Максимальное измеряя время |
999999.999s |
| Точность времени |
±1ms |
| Разрешающая способность по времени |
1ms |
Двоичные выходы
| Номер |
8 |
| Тип |
бесполезный контакт |
| Емкость перерыва |
250VAC/0.5A, 250VDC/0.2A |
Встроенный контроль и запись
| Контроль |
течения и выходы напряжения тока |
| Запись |
аналогового выхода, бинарные входные сигналы/выводят наружу состояние |
| Режим |
контроль в реальном времени, никакая внешняя проводка требовать |
| Длина записи |
неограниченный (до тех пор пока внутренняя память не будет полна) |
Общие генераторы
| Частота |
ряд: 0~1200Hz |
| точность:<1mhz>
|
| разрешение: 0.001Hz |
| Участок |
ряд: -360° ~+360° |
| точность: 0.1° |
| разрешение: 0.01° |
| Гармоника |
заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Электропитание
| Номинальный ввод напряжения |
подгонянный (AC 220V/230V/120V±10%, 1 участок) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 115V |
| Соединение |
стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес |
18kg (39,68 lb) |
| Размеры (w x h x d, без ручки) |
420×360×210mm (16.54x14.17x8.27 внутри) |
| Порт соединения |
2 USB2.0 порта, 1 порт сети стандарта Ethernet |
Испытательная система RELAYSTAR-1600 реле 6-участка наивысшей мощности превосходный выбор для испытывая и поручая инженеров для того чтобы выполнить реле защиты испытывая на месте.
Испытательная система RELAYSTAR-1600 реле 6-участка наивысшей мощности прошла тип тест в аккредитированной лаборатории Китая KETOP под ISO/IEC 17025.
Испытательная система RELAYSTAR-1600 реле 6-участка наивысшей мощности использована для того чтобы испытать реле предохранения от СИМЕНС SIPROTEC. Пожалуйста см. внизу изображения.
