Всеобщая испытательная система реле

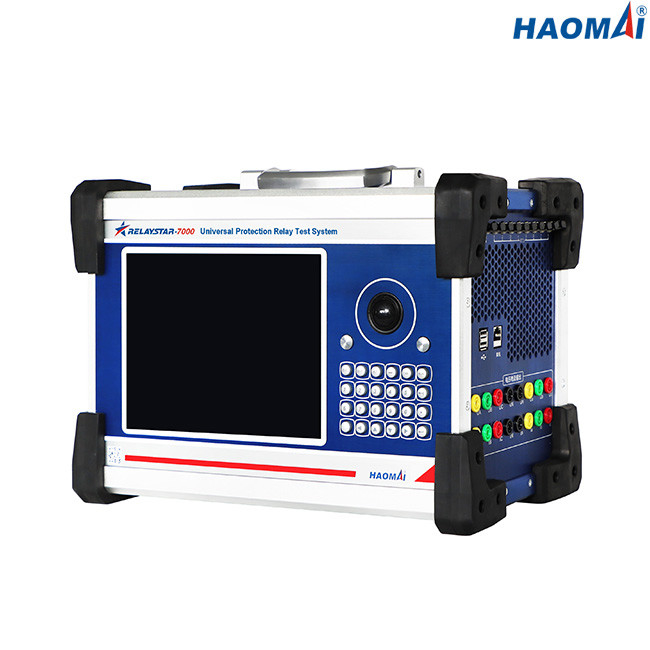

Модель: RELAYSTAR-7000
RELAYSTAR-7000 универсальная и портативная испытательная система способная на испытывать большое разнообразие электро-механических, полупроводниковых и микропроцессорных защитных реле, реле перегрузки мотора и IEDs основанных на IEC 61850.
Блок можно эксплуатировать или вручную через встроенный промышленный ПК и 9,7 пользовательский интерфейс экрана дюйма TFT LCD, или программное обеспечение бега RELAYSTAR удаленного на ПК.
Встроенный пользовательский интерфейс включает большую, легкий для чтения разрешения полного цвета высокого, высокого определения, экранного дисплея TFT LCD, который показывает измеренные значения как амперы AC и DC, вольты AC и DC, и времени в обоих секундах и циклах. В зависимости от выбранного типа теста, другие значения могут быть показаны, как фазовый угол, частота, ватты, VA, или фактор силы.
Основные особенности
1)Неразъемный дизайн для испытывать все типы реле защиты и IEDs
2)И местный тест и тест ПК удаленный доступный
3)Обратимые 6 настоящих каналов и 6 каналов напряжения тока
4)Встроенный контроль и запись
5)Динамический спутник GPS синхронизировал сквозную возможность испытания
6)4 режима синхронизации времени: встроенный код GPS, IRIG-B, PPS и IEEE1588
7)Возможность испытания IEC 61850
Технические данные
Общие выходы течения и напряжения тока
| Генератор тока |
Устанавливать ряд |
AC 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 a |
| Сила |
AC 6-phase (L-N): 6x450VA на 30A |
| DC (L-N): 6x120VA на 10A |
| Точность |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) |
| Разрешение |
1mA |
| Генератор напряжения тока |
Устанавливать ряд |
AC 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V |
| Сила |
AC 6-phase (L-N): 6x80VA на 150V |
| DC (L-N): 6x80VA на 160V |
| Точность |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) |
| Разрешение |
1mV |
| Общие генераторы |
Частота |
ряд: 0~1200Hz |
| точность:<1mhz>
|
| разрешение: 0.001Hz |
| Участок |
ряд: -360° ~+360° |
| точность: 0.1° |
| разрешение: 0.01° |
| Гармоника |
заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Интерфейсы связи локальных сетей
| Режим |
10/100Base-TX (10/100Mbit, пара, автоматическ-кроссовер) |
| Номер порта |
2 |
| Тип интерфейса |
RJ45 |
| Индикация состояния |
Света СИД |
Интерфейсы связи стекловолокна
| Режим |
100Base-FX (100Mbit, стекловолокно, дуплексное) |
| Номер порта |
8 |
| Тип интерфейса |
LC |
| Тип волокна |
62.5/125μm (многорежимное волокно) |
| Длина волны |
1310nm |
| Дальность передачи |
>1km |
| Индикация состояния |
Света СИД |
Интерфейсы FT3
| Номер порта |
9 (8 для передавать, 1 для получать) |
| Тип интерфейса |
ST |
| Тип волокна |
62.5/125μm (многорежимное волокно) |
| Длина волны |
850nm |
Бинарные входные сигналы
| Номер |
8 |
| Тип |
свободный от потенциал контакт или бесполезный контакт (автоматическое идентификация) |
| Характеристики порога |
«0": 0~6V; «1": 12V~250V |
Двоичные выходы
| Номер |
4 |
| Тип |
бесполезный контакт |
| Емкость перерыва |
250VAC/0.5A; 250VDC/0.2A |
Встроенный контроль и запись
| Контроль |
течения и выходы напряжения тока |
| Запись |
аналогового выхода, бинарные входные сигналы/выводят наружу состояние |
| Режим |
контроль в реальном времени, никакая внешняя проводка требовать |
| Длина записи |
неограниченный (до тех пор пока внутренняя память не будет полна) |
Электропитание
| Номинальный ввод напряжения |
подгонянный (AC230V/120V±10%, 1 участка) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 120V |
| Соединение |
Стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес |
19.5kg (42,99 lb) |
| Размеры (w x h x d, без ручки) |
405×295×250mm (15.94x11.61x9.84 внутри) |
Всеобщая испытательная система RELAYSTAR-7000 реле самая соответствующая в окружающих средах где численный и защита основанная сообщением. Со своей внесметно высокой точностью, также идеальный источник основало калибратор для всех видов приборов измерения как метр PQ и PMU.
Всеобщая испытательная система RELAYSTAR-7000 реле имеет идеальную защиту. Все выходы течения и напряжения тока полно доказательство перегрузки и короткого замыкания и защищенный против внешних высоковольтных переходных сигналов и над температурой.
Всеобщая испытательная система RELAYSTAR-7000 реле выиграла предложение от SGCC (государства Решетки Корпорации Китая) много времен. Фото полевого испытания показаны как внизу изображения.
