Handheld тест реле защиты 120V установил Ultralight небольшой размер

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	HAOMAI
Сертификация:	ISO9001:2015
Номер модели:	RELAYSTAR-Z70

Оплата и доставка Условия:

Количество мин заказа:	1 набор
Упаковывая детали:	Случай + коробка перехода
Время доставки:	10-15 рабочих дней
Условия оплаты:	T/T
Поставка способности:	400 наборов в месяц

контакт

Подробное описание продукта

Название продукта:	Портативный тестер реле, набор теста реле, испытание IEC 61850	Текущий объем производства:	3x0… 10A
Выход напряжения тока:	3x0… 120V	Точность выхода:	≤0.1% для выхода AC
Испытание IEC 61850:	Доступный	Деятельность:	экран касания 10.1-inch
Высокий свет:	Handheld набор теста реле защиты , набор теста реле защиты 120V , Ultralight набор теста реле

Handheld набор теста реле защиты

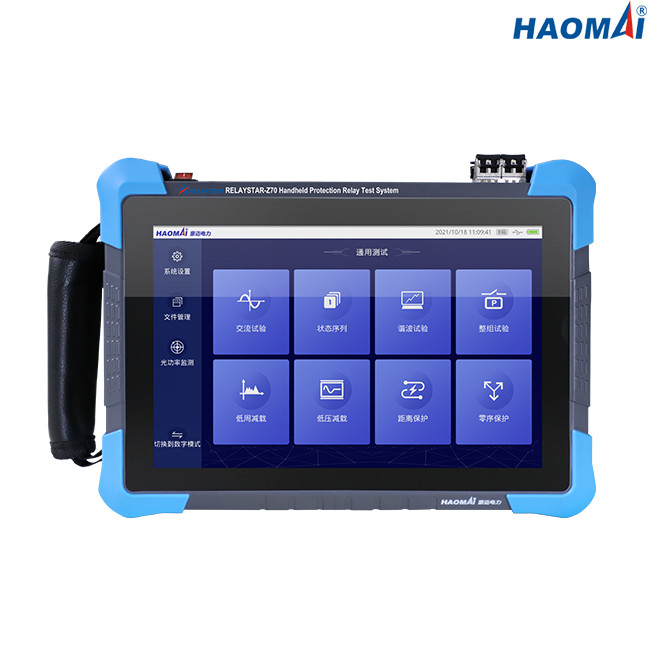

Модель: RELAYSTAR-Z70
Handheld тест реле защиты установил RELAYSTAR-Z70 способен на испытывать обычные приборы реле защиты (как полупроводниковые и микропроцессорные реле защиты), предохранения от IEC 61850 основанные и IEDs в умной подстанции.
Система интегрирует разнообразие испытание и функции анализа, могущие понадобиться для всестороннего эксплуатационного испытания функциональных и оборудования, как защита, умный контроль и механизм управления, сливающ трансформатор блока и электронной аппаратуры.
Должный к своему небольшому размеру (как iPad мини) и облегченному дизайну, RELAYSTAR-Z70 довольно легко для того чтобы снести полигон.
Встроенная батарея лития может держать блок RELAYSTAR-Z70 побежать на больше чем 8 часов, которые преодолевают затруднение не мочь получить силу на полигоне.

Основные особенности
1)высокий экран касания разрешения 10.1-inch для деятельности
2)Основанный на платформе аппаратных средств SOC и врезанном развитии системы Linux
3)трехфазное настоящее (3x0… 10A) + трехфазные выходы напряжения тока (3x0… 120V) для испытывать обычные реле защиты
4)Исполните с IEC61850-9-1/9-2/9-2LE, FT3/FT3LE, ГУСЫНЕЙ и другими оптически цифровыми стандартами сообщения
5)Установите 36 оптически цифровых каналов SV/GOOSE
6)Модули сетевого интерфейса поддержки 100M оптически
7)Модули серийной гавани FT3 поддержки оптически
8)Синхронизация времени поддержки IRIG-B
9)Контроль в реальном времени оптически пакетов силы и сети оптически цифровых
10)Импорт файла SCL поддержки стандартный, выдержки требовал информации конфигурации примера прибора, и производит топологию разбирать одн-щелчка

Технические данные
Общие выходы течения и напряжения тока

Генератор тока	Устанавливать ряд	трехфазный AC (L-N): 3x0… 10A
	Устанавливать ряд	DC (L-N): 3x0… ±2 a
	Сила	максимальное 30VA
	Точность	AC: ≤0.1%
	Точность	DC: ≤0.2%
	Разрешение	1mA
Генератор напряжения тока	Устанавливать ряд	трехфазный AC (L-N): 3x0… 120V
	Устанавливать ряд	DC (L-N): 3x0… ±170V
	Сила	максимальное 30VA
	Точность	AC: ≤0.1%
	Точность	DC: ≤0.2%
	Разрешение	1mV
Общие генераторы	Частота	ряд: 10~1200Hz
		точность: 0.001Hz
		разрешение: 0.001Hz
	Участок	ряд: 0° ~+360°
		точность: 0.01°
		разрешение: 0.01°
	Гармоника	заказ суперпозиции: 1~24 раз
	Гармоника	искажение: ≤0.5%

Интерфейсы связи локальных сетей

Режим	10/100Base-TX (10/100Mbit, пара, автоматическ-кроссовер)
Номер порта	1
Тип интерфейса	RJ45
Индикация состояния	Света СИД

Интерфейсы связи стекловолокна

Режим	100Base-FX (100Mbit, стекловолокно, дуплексное)
Номер порта	2
Тип интерфейса	LC
Тип волокна	62.5/125μm (многорежимное волокно)
Длина волны	1310nm
Дальность передачи	>1km
Индикация состояния	Света СИД

Интерфейсы FT3

Номер порта	2 (1 для передавать, 1 для получать)
Тип интерфейса	ST
Тип волокна	62.5/125μm (многорежимное волокно)
Длина волны	850nm

Бинарные входные сигналы

Номер	2
Тип	свободный от потенциал контакт или бесполезный контакт (автоматическое идентификация)
Характеристики порога	«0": 0~6V; «1": 12V~250V

Двоичные выходы

Номер	2
Тип	бесполезный контакт
Емкость перерыва	250VAC/0.5A; 250VDC/0.2A

Электропитание

Входной сигнал для переходника	AC 100V~240V, 50/60 Hz
Выход переходника	DC 15V/3A
Встроенная батарея лития	7.4V, 9600mAh
Непрерывное рабочее временя	больше чем 8 часов

Разносторонний

Вес	2.7kg (lb)
Размеры (w x h x d, без ручки)	270×210×64mm (x11.61x9.84 внутри)

Handheld набор RELAYSTAR-Z70 теста реле защиты самое последнее поколение ultraportable всестороннего набора теста реле защиты, которое поможет инженерам более легко завершает тест реле защиты и IEDs в подстанции.
