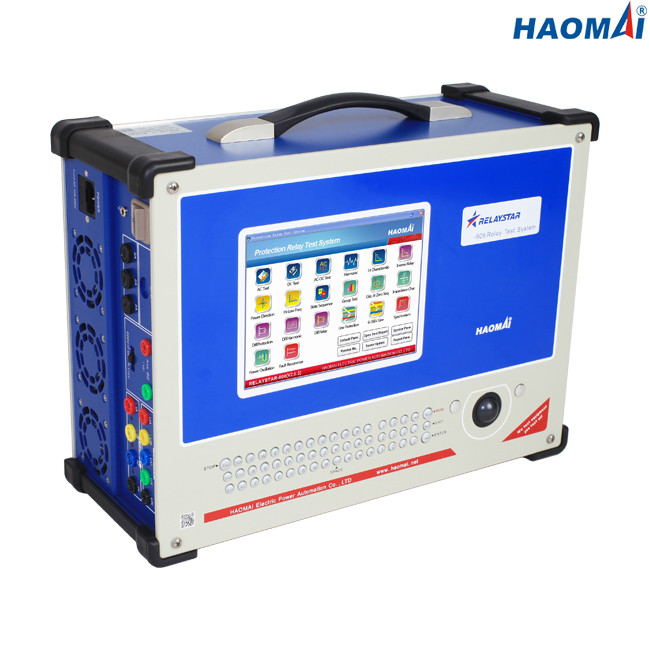

Всесторонний трехфазный набор теста реле защиты
Модель: RELAYSTAR-806
RELAYSTAR-806 всесторонний трехфазный набор теста реле защиты и инструмент поручать. Оно имеет 7 каналов для выхода ((3I + 4U), и каждый канал выхода независимый и одновременный контроль величины, фазового угла и значений частоты.
Набор RELAYSTAR-806 можно независимо эксплуатировать через врезанный промышленный ПК с экраном LCD 8 дюймов, полной клавиатурой и мышь, никакой ПК требовала. Оператор также может соединить набор RELAYSTAR-806 с ноутбуком, программным обеспечением пользы RELAYSTAR бежать на ноутбуке с операционной системой Windows полно для того чтобы контролировать набор RELAYSTAR-806 для того чтобы завершить все тесты и сохранить результаты теста в ноутбук.
Основные особенности
1) Всеобщие тестовые приложения реле
2) выходы 7-channel (3I + 4U)
2) Врезанный промышленный ПК с экраном LCD 8 дюймов, полной клавиатурой и мышью
3) Контроль и работать с или без ПК
4) Независимый ВСПОМОГАТЕЛЬНЫЙ выход DC
5) Непрерывной цепью тест с встроенным GPS
6) Полностью функциональное программное обеспечение теста RELAYSTAR
7) Объект импорта & экспорта файла РИО
8) Модель электрической системы для динамического испытания
9) Онлайн дисплей вектора
10) Переключатель дальше для того чтобы ошибиться тест (SOTF)
11) Автоматическое творение отчета по испытанию
12) Программное обновление бесплатно
Технические данные
Генератор тока
| Устанавливать ряд |
трехфазный AC (L-N) |
3x0… 40A |
| AC 1-phase (LL-LN) |
1x0… 120A |
| DC (L-N) |
3x… ±10A |
|
Сила
|
трехфазный AC (L-N) |
3x300VA на 40A |
| AC 1-phase (LL-LN) |
1x1000VA на 120A |
| DC (L-N) |
3x120VA на 10A |
| Точность |
AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) |
| DC: ±5mA (0~0.5A), ≤0.2% (0.5~10A) |
| Разрешение |
1mA |
Генератор напряжения тока
| Устанавливать ряд |
AC 4-phase (L-N) |
4x0… 150V |
| AC 1-phase (L-L) |
1x0… 300V |
| DC (L-N) |
3x… ±160V |
| Сила |
AC 4-phase (L-N) |
4x70VA на 150V |
| AC 1-phase (L-L) |
1x140VA на 300V |
| DC (L-N) |
3x80VA на 160V |
| Точность |
AC: ±2mV (0.2~2V), ≤0.1% (2~150V) |
| DC: ±10mV (0~5V), ≤0.2% (5~160V) |
| Разрешение |
1mV |
Вспомогательный выход DC
| Ряд напряжения тока |
110V/220V (max.1.5A) |
| Сила |
max.165VA/330VA |
Бинарные входные сигналы
| Номер |
8 |
| Входные характеристики |
бесполезный контакт или свободный от потенциал контакт |
| Характеристики порога |
«0": 0~6V; «1": 12V~250V |
| Максимальное измеряя время |
999999.999s |
| Точность времени |
±1ms |
| Разрешающая способность по времени |
1ms |
Двоичные выходы
| Номер |
4 |
| Тип |
бесполезный контакт |
| Емкость перерыва |
250VAC/0.5A, 250VDC/0.2A |
Общие генераторы
| Частота |
ряд: 0~1200Hz |
| точность:<1mhz>
|
| разрешение: 0.001Hz |
| Участок |
ряд: -360° ~+360° |
| точность: 0.1° |
| разрешение: 0.01° |
| Гармоника |
заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Электропитание
| Номинальный ввод напряжения |
подгонянный (AC 220V/230V/120V±10%, 1 участок) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 115V |
| Соединение |
стандартное гнездо AC (IEC 60320) |
Разносторонний
| Вес |
18kg (39,68 lb) |
| Размеры (w x h x d, без ручки) |
405×300×164mm (15.94x11.81x6.46 внутри) |
| Порт соединения |
2 USB2.0 порта, 1 порт сети стандарта Ethernet |
Всесторонний трехфазный тест реле защиты установил RELAYSTAR-806 главным образом конструирован для вторичного испытания реле защиты. Виртуально все типы реле защиты определенные ANSI/IEEE можно испытать. Примеры какое RELAYSTAR-806 может тест показаны как под таблицей.
| ANSI/IEEE нет. |
Имя прибора или функции |
| 2 |
Вытаращиться задержки по времени |
| 3 |
Проверяя или блокируя реле |
| 7 |
Реле темпа изменения |
| 13 |
Прибор синхронной скорости |
| 15 |
Скорость или частота, соответствуя прибор |
| 16 |
Прибор передачи данных |
| 18 |
Ускоряющ ход или замедляющ прибора |
| 21 |
Реле расстояния |
| 24 |
Вольты в реле Герцев |
| 25 |
Прибор синхронизировать или Синхронизм-проверки |
| 27 |
Реле недонапряжения |
| 30 |
Реле аннунциатора |
| 32 |
Дирекционное реле силы |
| 36 |
Полярность или поляризовывая прибор напряжения тока |
| 37 |
Подводное течение или реле Underpower |
| 40 |
Реле поля |
| 44 |
Реле начала последовательности блока |
| 46 |
реле тока Обратн-участка или Участк-баланса |
| 47 |
Реле напряжения тока последовательности фазы |
| 48 |
Неполное реле последовательности |
| 50 |
Мгновенные перегрузки по току или тариф реле подъема |
| 51 |
Реле перегрузок по току времени AC |
| 55 |
Реле фактора силы |
| 59 |
Реле перенапряжения |
| 60 |
Реле напряжения тока или токовых весов |
| 62 |
Реле задержки по времени останавливая или раскрывая |
| 66 |
Надрезая или Jogging прибор |
| 67 |
Реле перегрузок по току AC дирекционное |
| 68 |
Вне--шаг или реле преграждать |
| 69 |
Разрешительный механизм управления |
| 74 |
Сигнализационное реле |
| 76 |
Реле тока DC |
| 77 |
Прибор телеметрировать |
| 78 |
реле Участк-угла измеряя |
| 79 |
Реле AC Reclosing |
| 81 |
Частотное реле |
| 82 |
DC Нагрузк-измеряя Reclosing реле |
| 83 |
Автоматическое выборочного реле контроля или передачи |
| 85 |
Реле приемника несущей или Пилот-провода |
| 86 |
Реле замыкания |
| 87 |
Дифференциальное защитное реле |
| 91 |
Реле направления напряжения тока |
| 92 |
Реле направления напряжения тока и силы |
| 94 |
Задействовать или свободное от Отключени реле |
