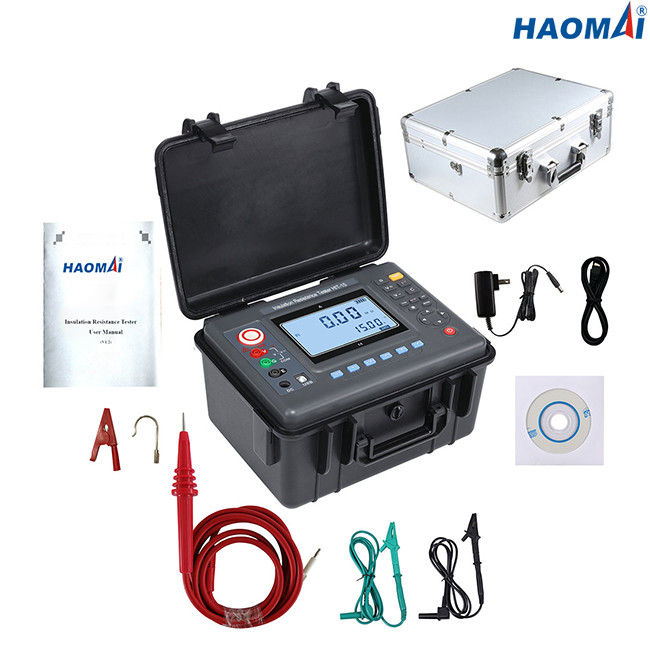

тестер сопротивления изоляции DC 15kV
Модель: HIT-15
Тест сопротивления изоляции количественный тест, который показывает эффективность электрической изоляции продукта. Главные программы включают кабели, трансформаторы, моторы/генераторы, автоматы защити цепи и втулки.
HIT-15 конструировано для выполнять тесты сопротивления изоляции до 15 kV с a
Сопротивление 50 TΩ максимальное. HIT-15 предлагает измерение DAR (коэффициента поглощения в диэлектрике) и PI (индекса поляризации).
HIT-15 способно на измерять емкость объекта теста от 10uf к 100nf.
перезаряжаемые батарея Li-иона 12V принята для HIT-15, которое предлагает быструю обязанность от источника AC если батареи плоски.
HIT-15 имеет полную сюиту испытательных режимов так же, как бортовой памяти и способности загрузить данные к ноутбуку.
Погодостойкое приложение IP54 конструировано для на открытом воздухе деятельности. Блок HIT-15 крепок достаточно для защиты тестера и для того чтобы исключить вход влаги и пыли.
Основные особенности
1) сопротивление изоляции до 50 TΩ @ 15 kV
2) Расклассифицированное напряжение тока: 500V, 1kV, 2.5kV, 5kV, 10kV, 15kV
3) Ряд напряжения тока AC: 0-750V
4) ряд напряжения тока DC: 0-1000V
5) Емкость измерений объекта теста
6) Измерения DAR (коэффициент поглощения в диэлектрике) и PI (индекс поляризации)
7) Сильнотоковый текущий объем производства короткого замыкания 6mA
8) Большой дисплей LCD с освещает контржурным светом
9) Предварительная память и на отозвании экрана
10) Загрузка бортовых результатов через интерфейс USB
11) Погодостойкое приложение IP54
12) Безопасность расклассифицированная на CATⅢ 300V
Технические данные
| Функция |
тест сопротивления изоляции, тест напряжения тока |
| Низкопробные условия |
23°C±5°C, под 75%RH |
| Расклассифицированное напряжение тока (v) |
500V, 1kV, 2.5kV, 5kV, 10kV, 15kV |
| Напряжение тока теста (v) |
расклассифицированное напряжение тока x (1±10%) |
| Ряд сопротивления изоляции |
0.01MΩ~50TΩ |
| Разрешение сопротивления изоляции |
0.01MΩ |
| Ряд напряжения тока DC |
0~1000V |
| Разрешение напряжения тока DC |
0.1V |
| Ряд напряжения тока AC |
0~750V |
| Разрешение напряжения тока AC |
0.1V |
| Течение короткого замыкания выхода |
≥6mA |
| Коэффициент поглощения в диэлектрике и измерение индекса поляризации |
доступный |
| Электропитание |
перезаряжаемые батарея 12V |
| Осветите контржурным светом |
controllable серый экран освещает контржурным светом, соответствующий для пользы в тусклых местах |
| Режим работы монитора |
дисплей 4-bit большой LCD, серый экран освещает контржурным светом |
| Размер дисплея LCD |
108×65mm |
| Размер аппаратуры |
277.2×227.5×153mm (LxWxH) |
| Интерфейс USB |
для контроля и передачи данных программного обеспечения. Сохраненные данные можно загружать к компьютеру для спасения и печати. |
| Линия связи |
Линия связи 1pc USB |
| Линия теста |
высоковольтные метра Роб красные 3, линия чернота 1.5smeters высоковольтного теста, зеленые 1,5 метра |
| Хранение данных |
500 групп. «ПОЛНЫЙ» символ показывает что хранение полно. |
| Взгляд данных |
функция взгляда данных: «Г-Н» дисплей символа |
| Дисплей переполнения |
функция переполнения (превысьте ряд измерения): Дисплей символа «OL» |
| Функция сигнала тревоги |
когда измеренное значение превысит установленное значение, подсказка сигнала тревоги будет передана |
| Расход энергии |
положение боевой готовности: max.30mA (осветите контржурным светом) |
| поверните дальше осветите контржурным светом: max.42mA |
| измерение. max.300mA (осветите контржурным светом) |
| Вес аппаратуры |
2.75kg (включая батарея) |
| Напряжение тока батареи |
когда напряжение тока батареи низко, низкий символ батареи покажет. |
| Автоматическое выключение |
автоматическое выключение после ботинка 15 минут |
| Тест изоляции |
≥50MΩ (между измеряя линией и случаем) |
| Выдержите напряжение тока |
AC3kV/50Hz, 1min |
| Работая температура и влажность |
-10℃~+50℃<85%RH |
| Температура и влажность хранения |
-15℃~+55℃<90%RH |
| Безопасность |
IEC61010-1, IEC1010-2-31, IEC61557-1,5, (IP54) ранг II загрязнения IEC60529, CATⅢ 300V |
Ряд и точность сопротивления изоляции измеряя
| Измеряя функция |
Напряжение тока выхода |
Измеряя ряд |
Точность |
Разрешение |
| Сопротивление изоляции |
500V (±10%)
|
0 MΩ~2MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 2 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200GΩ~2000GΩ |
±20%rdg±5dgt |
1GΩ |
| 1kV (±10%) |
0 MΩ~5MΩ |
±5%rdg±5dgt |
0.001MΩ |
| 5 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5GΩ~50GΩ |
±10%rdg±5dgt |
0.01GΩ |
| 50GΩ~500GΩ |
±15%rdg±5dgt |
0.1GΩ |
| 500GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 2.5kV (±10%) |
0 MΩ~10MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 10 MΩ~100MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 100 MΩ~1000MΩ |
±5%rdg±5dgt |
1MΩ |
| 1 GΩ~10GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 10 GΩ~100GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 100 GΩ~1000GΩ |
±15%rdg±5dgt |
1GΩ |
| 1 TΩ~10TΩ |
±20%rdg±10dgt |
0.01TΩ |
| 5kV (±10%) |
0 MΩ~20MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 20 MΩ~200MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 200 MΩ~2000MΩ |
±5%rdg±5dgt |
1MΩ |
| 2 GΩ~20GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 20 GΩ~200GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 200 GΩ~2000GΩ |
±15%rdg±5dgt |
1GΩ |
| 2 TΩ~10TΩ |
±25%rdg±10dgt |
0.01TΩ |
| 10KV (±10%) |
0 MΩ~50MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 50 MΩ~500MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 500 MΩ~5000MΩ |
±5%rdg±5dgt |
1MΩ |
| 5 GΩ~50GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 50 GΩ~500GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 500 GΩ~5000GΩ |
±20%rdg±5dgt |
1GΩ |
| 5TΩ~35TΩ |
±35%rdg±10dgt |
0.01TΩ |
| 15kV (±10%) |
0 MΩ~60MΩ |
±5%rdg±5dgt |
0.01MΩ |
| 60 MΩ~600MΩ |
±5%rdg±5dgt |
0.1MΩ |
| 600 MΩ~6000MΩ |
±5%rdg±5dgt |
1MΩ |
| 6 GΩ~60GΩ |
±5%rdg±5dgt |
0.01GΩ |
| 60 GΩ~600GΩ |
±10%rdg±5dgt |
0.1GΩ |
| 600 GΩ~6000GΩ |
±20%rdg±5dgt |
1GΩ |
| 6 TΩ~50TΩ |
±35%rdg±10dgt |
0.01TΩ |
Ряд & точность емкости измеряя
| Измеряя функция |
Измеряя ряд |
точность |
разрешение |
| Емкость |
10uf-50uf |
±15%rdg±5dgt |
0.01uf |
| 1uf-10uf |
±15%rdg±5dgt |
0.1uf |
| 100nf-10nf |
±15%rdg±5dgt |
0.01nf |
| 10nf-100nf |
±15%rdg±5dgt |
0.01nf |
тестер HIT-15 сопротивления изоляции DC 15kV сильный инструмент для измерять сопротивление изоляции кабелей, трансформаторов, моторов/генераторов, автоматов защити цепи и втулок etc.
