Универсальное оборудование для испытаний 8A 55Hz кабеля HV с экраном касания

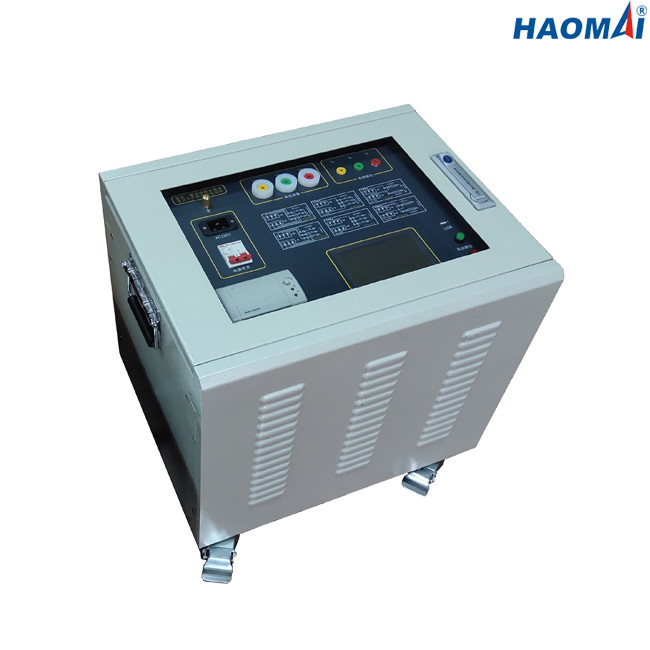

Анализатор импеданса передающей линии

Модель: HLT-300

Анализатор HLT-300 импеданса передающей линии высокоточная аппаратура для испытывать различные высоковольтные параметры передающей линии в электростанции, подстанции или лаборатории. Аппаратура интегрированная структура с встроенным модулем силы преобразования частоты, который может вывести наружу сила посредством стабилизации напряжения преобразования частоты. Частоту можно изменить на 45Hz или 55Hz. Технология цифров фильтруя принята для того чтобы избежать взаимодействия электрического поля частоты силы на месте, и фундаментально разрешить проблемы точного измерения под взаимодействием сильного электрического поля.

Основные особенности

●Отдельно стоящая деятельность используя экран касания, отсутствие ПК требуемого, что работать

●Супер возможность напряжения тока анти--индукции

●Примите технологию преобразования частоты для точного измерения

●Способный для того чтобы измерить индуктированное напряжение и наведенный поток сразу

●Способный для того чтобы измерить импеданс, аргумент импеданса, сопротивление, реактирование и индуктивность передающей линии HV

●Способный для сохранения результатов теста бортовых

●Способный для печати результатов теста сразу через встроенный термальный принтер

●Простое связывая проволокой соединение

Технические данные

1) Выход

●Максимальное напряжение тока выхода: AC 300V

Точность напряжения тока выхода: 0,5%

●Напряжение тока Максимальн Настоящ: 8A

Точность течения выхода: 0,5%

●Частота выхода: 45Hz, 55Hz

2) Измерение емкости

Измеряя ряд: 0.01~30µF

Измеряя точность: ±1% читая ±0.01µF (измеренное значение ≥1µF)

±2% читая ±0.01µF (измеренное значение <1>

Разрешение: 0.0001µF

3) Измерение импеданса

Измеряя ряд: 0.1~400Ω

Измеряя точность: ±1% читая ±0.01Ω (измеренное значение ≥1Ω)

±2% читая ±0.01µF (измеренное значение <1>

Разрешение: 0.0001Ω

4) Аргумент импеданса

Измеряя ряд: -180°~ +180°

Измеряя точность: ±0.2° (напряжение тока ≥1.0 v)

±0.3° (напряжение тока 0.2V~1.0V)

Разрешение: 0.0001°

5) Противоинтерференционный принцип: метод преобразования частоты

6) Противоинтерференционное течение: 80A

7) Противоинтерференционное напряжение тока: 30kV

8) Емкость запоминающего устройства: 200 результатов теста

9) Электропитание: AC 220V±10%, 50/60Hz

10) Размер: 530x 410x 510mm (дюйм 20.87x16.14x20.08)

11) Вес: 65kg (143,30 lbs)

12) Условия окружающей среды

●Температура хранения: -20°C к 70°C (- 4°F к +158°F)

●Рабочая температура: -20°C к +50°C (- 4°F к +122° f)

●Влажность: < 85="">

13) Квалификации безопасности и EMC

●Безопасность: конструированный в соответствии с IEC61010-1, 2006/95/EC

●EMC: 2004/108/EC

Анализатор HLT-300 импеданса передающей линии сильный набор теста для измеряя импеданса, аргумента импеданса, сопротивления, реактирования и индуктивности передающей линии HV.
