| Место происхождения: | Китай |
| Фирменное наименование: | HAOMAI |
| Сертификация: | ISO9001:2015, Type Test Report, Calibration Report |
| Номер модели: | RELAYSTAR-7000 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай случая + переклейки перехода |
| Время доставки: | 10-15 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 400 наборов в месяц |
| Название продукта: | Испытательная система реле, набор теста реле, тестер реле, вторичный набор теста впрыски | Текущий объем производства: | 6x0… 30A |
|---|---|---|---|
| Выход напряжения тока: | 6x0… 150V | Точность выхода: | ≤0.1% для выхода AC |
| Испытание IEC 61850: | Доступный | Деятельность: | местный режим + режим ПК |
| Выделить: | набор теста реле защиты 30A,Набор теста реле защиты IEC61850,Мультимодный защитный набор теста реле |
||
Всеобщий набор теста реле защиты

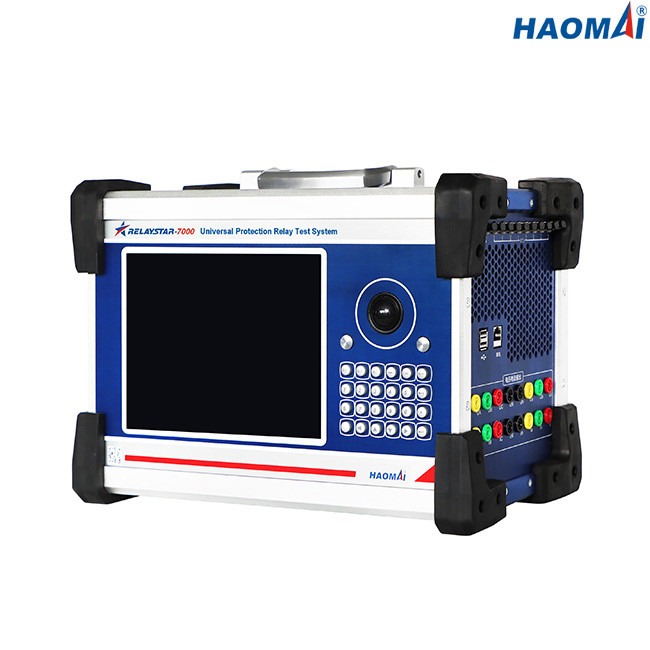

Модель: RELAYSTAR-7000
RELAYSTAR-7000 самый сильный тест реле защиты установило для испытывать все поколения и типы реле защиты, включая приборы предохранения от IEC 61850 основанные и сливать блок.
RELAYSTAR-7000 интегрирует интерфейс протокола IEC61850 для испытывая реле с основанной на Локальная сеть связью подстанции
RELAYSTAR-7000 можно эксплуатировать сразу от фронта - панели посредством графического дисплея большого цвета, роторного селектора, кнопочной панели и функциональных клавиш.
Порт сети стандарта Ethernet позволяет контролировать RELAYSTAR-7000 с предварительным испытывая программным обеспечением бежать ПК.
Основные особенности
●Разностороннее испытывая решение для электро-механических, полупроводниковых и микропроцессорных защитных реле, сливающ блок и IEDs
●Большой экранный дисплей цвета TFT LCD
●И местный тест и тест ПК удаленный доступный
●Более высокая сила выхода
●Возможность номинальных и испытания в динамических условиях
●Выполните переходные тесты
●Выполните проверки по полной программе GPS или IRIG-B
●Интерфейс протокола IEC61850
Технические данные
Общие выходы течения и напряжения тока
| Генератор тока | Устанавливать ряд | AC 6-phase (L-N): 6x0… 30A |
| DC (L-N): 6x0… ±10 a | ||
| Сила | AC 6-phase (L-N): 6x450VA на 30A | |
| DC (L-N): 6x120VA на 10A | ||
| Точность | AC: ±1mA (≤0.2A), ≤0.1% (0.2~30A) | |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~10A) | ||
| Разрешение | 1mA | |
| Генератор напряжения тока | Устанавливать ряд | AC 6-phase (L-N): 6x0… 150V |
| DC (L-N): 6x0… ±160V | ||
| Сила | AC 6-phase (L-N): 6x80VA на 150V | |
| DC (L-N): 6x80VA на 160V | ||
| Точность | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~160V) | ||
| Разрешение | 1mV | |
| Общие генераторы | Частота | ряд: 0~1200Hz |
| точность:<1mhz> | ||
| разрешение: 0.001Hz | ||
| Участок | ряд: -360° ~+360° | |
| точность: 0.1° | ||
| разрешение: 0.01° | ||
| Гармоника | заказ суперпозиции: 2~24 раз | |
| искажение: ≤0.5% |
Интерфейсы связи локальных сетей
| Режим | 10/100Base-TX (10/100Mbit, пара, автоматическ-кроссовер) |
| Номер порта | 2 |
| Тип интерфейса | RJ45 |
| Индикация состояния | Света СИД |
Интерфейсы связи стекловолокна
| Режим | 100Base-FX (100Mbit, стекловолокно, дуплексное) |
| Номер порта | 8 |
| Тип интерфейса | LC |
| Тип волокна | 62.5/125μm (многорежимное волокно) |
| Длина волны | 1310nm |
| Дальность передачи | >1km |
| Индикация состояния | Света СИД |
Интерфейсы FT3
| Номер порта | 9 (8 для передавать, 1 для получать) |
| Тип интерфейса | ST |
| Тип волокна | 62.5/125μm (многорежимное волокно) |
| Длина волны | 850nm |
Бинарные входные сигналы
| Номер | 8 |
| Тип | свободный от потенциал контакт или бесполезный контакт (автоматическое идентификация) |
| Характеристики порога | «0": 0~6V; «1": 12V~250V |
Двоичные выходы
| Номер | 4 |
| Тип | бесполезный контакт |
| Емкость перерыва | 250VAC/0.5A; 250VDC/0.2A |
Встроенный контроль и запись
| Контроль | течения и выходы напряжения тока |
| Запись | аналогового выхода, бинарные входные сигналы/выводят наружу состояние |
| Режим | контроль в реальном времени, никакая внешняя проводка требовать |
| Длина записи | неограниченный (до тех пор пока внутренняя память не будет полна) |
Электропитание
| Номинальный ввод напряжения | подгонянный (AC230V/120V±10%, 1 участка) |
| Номинальная частота | 50/60 Hz |
| Расклассифицированное течение | 10A на 230V/12A на 120V |
| Соединение | Стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности | 0… °C +50 (°F +32… +122) |
| Температура хранения | -25… °C +70 (- °F 13… +158) |
| Ряд влажности | относительная влажность 5… 95%, не-конденсирующ |
| Вибрация | IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес | 19.5kg (42,99 lb) |
| Размеры (w x h x d, без ручки) | 405×295×250mm (15.94x11.61x9.84 внутри) |
Нормы бесопасности, электромагнитная совместимость
| EMC | Продукт придерживается электромагнитной совместимости (EMC) директивного 2004/108/EC (CE соответствовать). |
| Продукт придерживается низшего напряжения директивного 2006/95/EC (CE соответствовать). | |
| Безопасность | IEC 61326-1; IEC 61000-6-4; IEC 61000-3-2/3 |
| IEC 61010-1 |
Всеобщий набор RELAYSTAR-7000 теста реле защиты совмещает свое выдающее характеристику рабочое как тестер и калибратор реле с гибридные SV измерения и записывать бинарного объектов (сетноого-аналогов, сообщения, IEC 61850 ГУСЫНИ и).
Всеобщий набор RELAYSTAR-7000 теста реле защиты прошел тип тест в аккредитированной лаборатории Китая KETOP под ISO/IEC 17025.
