| Место происхождения: | Китай |
| Фирменное наименование: | HAOMAI |
| Сертификация: | ISO9001:2015, CE, Type Test Report, Calibration Report |
| Номер модели: | RELAYSTAR-1600 |
| Количество мин заказа: | 1 набор |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Случай случая + переклейки перехода |
| Время доставки: | 5-10 рабочих дней |
| Условия оплаты: | T/T |
| Поставка способности: | 400 наборов в месяц |
| Название продукта: | Набор теста реле, набор теста реле, тестер реле, вторичный набор теста впрыски | Текущий объем производства: | 6x0… 40A |
|---|---|---|---|
| Выход напряжения тока: | 6x0… 150V | Точность выхода: | ≤0.1% для выхода AC |
| Максимальн Выход Сила: | 1x1000VA на 240A | Деятельность: | местный режим + режим ПК |
| Выделить: | набор теста реле защиты 150V,набор теста реле защиты 40A,Ultraportable тестер реле защиты |
||

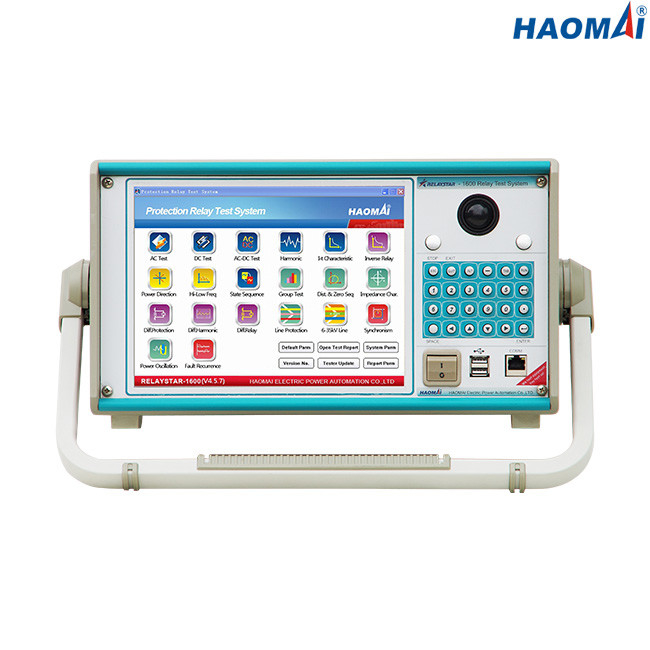

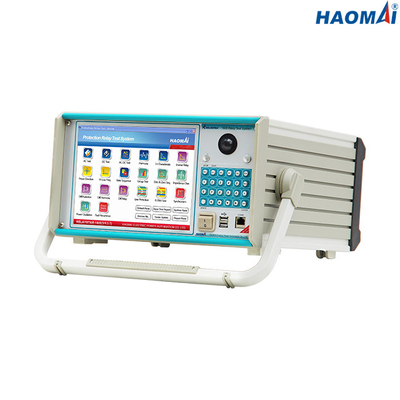

Наивысшая мощность набор теста реле предохранения от 6 участков
Модель: RELAYSTAR-1600
RELAYSTAR-1600 универсальный тест реле предохранения от 6 участков установило для испытывать все поколения и типы реле защиты, которые могут вывести наружу течение 6 участков (6x0… 40A) и напряжение тока 6 участков (6x0… 150V).
RELAYSTAR-1600 превосходный выбор когда вы хотите выходную мощность сильнотоковых и (6x0… 40A, 6x300VA; 1x0… 240A, 1x1000VA) для реле высоко-тяготы испытания электро-механических.
RELAYSTAR-1600 можно эксплуатировать без ПК. Оно совмещает врезанный промышленный ПК, 10,4 экран полного цвета TFT LCD дюйма, встроенную мышь и клавиатуру для более легкой местной операции.
Наивысшую мощность набор RELAYSTAR-1600 теста реле предохранения от 6 участков можно синхронизировать для того чтобы выполнить сквозное испытание с наборами теста размещанными в различных подстанциях через свой встроенный GPS.
Основные особенности
1) течение 6-phase (6×40A) + выход напряжения тока 6 участков (6×150V)
2) Врезанный промышленный экран ПК with10.4-inch LCD
3) Работает с или без ПК
4) Усилители высокой эффективности
5) Более высокая выходная мощность: 1x1000VA@240A
6) Непрерывной цепью тест с встроенным GPS
7) Превосходное программное обеспечение RELAYSTAR для местного и удаленного теста ПК
Технические данные
Генератор тока
| Устанавливать ряд | AC 6-phase (L-N) | 6x0… 40A |
| трехфазный AC (L-N) | 3x0… 80A | |
| AC 1-phase (LL-LN) | 1x0… 240A | |
| DC (L-N) | 6x0… ±20 a | |
| Сила | AC 6-phase (L-N) | 6x300VA на 40A |
| трехфазный AC (L-N) | 3x450VA на 80A | |
| AC 1-phase (LL-LN) | 1x1000VA на 240A | |
| DC (L-N) | 6x120VA на 20A | |
| Точность | AC: ±1mA (≤0.2A), ≤0.1% (0.2~40A) | |
| DC: ±5mA (0.2~0.5A), ≤0.2% (0.5~20A) | ||
| Разрешение | 1mA | |
Генератор напряжения тока
| Устанавливать ряд | AC 6-phase (L-N) | 6x0… 150V |
| трехфазный AC (L-N) | 3x0… 300V | |
| DC (L-N) | 6x0… ±175V | |
| Сила | AC 6-phase (L-N) | 6x80VA на 150V |
| трехфазный AC (L-N) | 3x100VA на 300V | |
| DC (L-N) | 6x80VA на 175V | |
| Точность | AC: ±2mV (0.2~2V), ≤0.1% (2~150V) | |
| DC: ±10mV (0.5~5V), ≤0.2% (5~175V) | ||
| Разрешение | 1mV | |
Вспомогательная поставка DC
| Ряд напряжения тока | 110V/220V (max.1.5A) |
| Сила | max.165VA/330VA |
Бинарные входные сигналы
| Номер | 10 |
| Входные характеристики | бесполезный контакт или свободный от потенциал контакт |
| Характеристики порога | «0": 0~6V; «1": 12V~250V |
| Максимальное измеряя время | 999999.999s |
| Точность времени | ±1ms |
| Разрешающая способность по времени | 1ms |
Двоичные выходы
| Номер | 8 |
| Тип | бесполезный контакт |
| Емкость перерыва | 250VAC/0.5A, 250VDC/0.2A |
Встроенный контроль и запись
| Контроль | течения и выходы напряжения тока |
| Запись | аналогового выхода, бинарные входные сигналы/выводят наружу состояние |
| Режим | контроль в реальном времени, никакая внешняя проводка требовать |
| Длина записи | неограниченный (до тех пор пока внутренняя память не будет полна) |
Общие генераторы
| Частота | ряд: 0~1200Hz |
| точность:<1mhz> | |
| разрешение: 0.001Hz | |
| Участок | ряд: -360° ~+360° |
| точность: 0.1° | |
| разрешение: 0.01° | |
| Гармоника | заказ суперпозиции: 2~24 раз |
| искажение: ≤0.5% |
Электропитание
| Номинальный ввод напряжения | подгонянный (AC 220V/230V/120V/127V±10%, 1 участок) |
| Номинальная частота | 50/60 Hz |
| Расклассифицированное течение | 10A на 230V/12A на 115V |
| Соединение | стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности | 0… °C +50 (°F +32… +122) |
| Температура хранения | -25… °C +70 (- °F 13… +158) |
| Ряд влажности | относительная влажность 5… 95%, не-конденсирующ |
| Вибрация | IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес | 18kg (39,68 lb) |
| Размеры (w x h x d, без ручки) | 420×360×210mm (16.54x14.17x8.27 внутри) |
| Порт соединения | 2 USB2.0 порта, 1 порт сети стандарта Ethernet |
Наивысшая мощность набор RELAYSTAR-1600 теста реле предохранения от 6 участков предпочитаемый выбор для инженер-испытателей в случаях, где превосходная удобоперевозимость необходима и течение 6 участков до 40A достаточно.
Наивысшая мощность набор RELAYSTAR-1600 теста реле предохранения от 6 участков прошла тип тест в аккредитированной лаборатории Китая KETOP под ISO/IEC 17025.
Наивысшая мощность тест реле предохранения от 6 участков установил RELAYSTAR-1600 также откалибрирована в лаборатории третьей стороны аккредитированной под ISO/IEC 17025.
Тип отчет по испытанию и отчет о тарировки показаны как ниже.
