Набор 12kV теста трансформатора перепада 50,27 Lb Tan установленный многофазовый

Емкость и испытательная система коэффициента энергопотерь

Модель: TDC3100

Емкость и сила/испытательная система TDC3100 коэффициента энергопотерь, а именно набор теста C&DF, сильная испытательная система для анализировать состояние изоляции высоковольтного оборудования путем измерять силу/коэффициент энергопотерь и емкость.

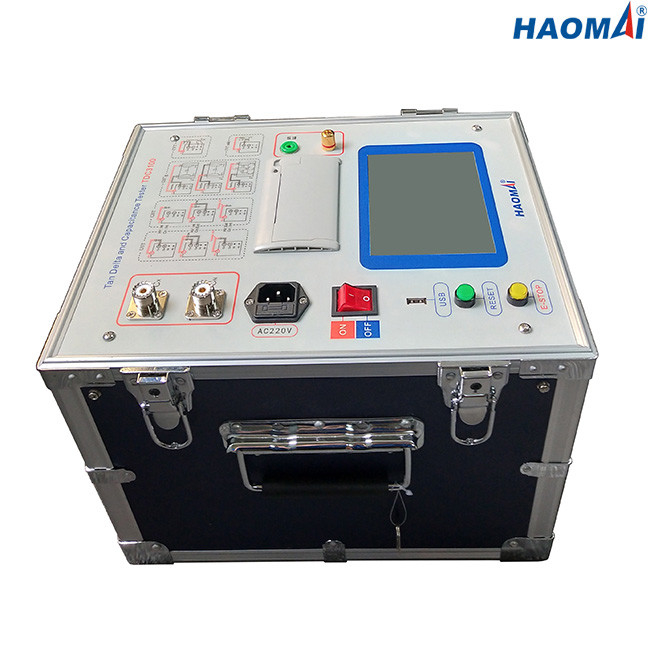

Емкость и сила/испытательная система TDC3100 коэффициента энергопотерь 22.8kg (50,27 lb), которое делает его легкий транспортировать к испытывая положениям. Экран касания на панели TDC3100 делает деятельность более легким и более быстро.

Основные особенности

1)Стандарт теста: IEC60247

2)Дискретный испытательный режим: UST, GST, GSTg

3)фактор силы изоляции 10 kV/измерение коэффициента энергопотерь (tan∂)

4)Измерение до 60 nF емкости на 12 kV

5)Тест коэффициента CVT доступный (соответствующий для CVT с классом 1,0 или 3,0 точности)

6)Цепи подавления взаимодействия для испытывать под строгими условиями взаимодействия или шума

7)Экран касания для легкой и быстрой деятельности

8)Встроенный термальный принтер для печати - результаты теста выхода сразу

Технические данные

●Стандарт теста: IEC60247

●Внутренний выход HV: 0.5~12kV

Точность выхода: ± (reading×1%)

Разрешение: 100V

Течение максимального выпуска продукции: 200mA

Емкость: 2000VA

●источник питания Само-возбуждения: AC 0~50V/15A

●Измерение коэффициента энергопотерь (tgδ)

Измеряя ряд: отсутствие предела

Точность: ± (reading×1%+0.040%)

Разрешение: 0,001%

●Измерение емкости (Cx)

Измеряя ряд: 15pF < Cx="">

Cx < 60nF="">

Cx < 150nF="">

Cx < 300nF="">

Cx <300nf for="" CVT="" test="">

Точность: ± (reading×1%+1.00pF)

Разрешение: 0.001pF (4 действительных цифрового)

●Тест коэффициента CVT (соответствующий для CVT с классом 1,0 или 3,0 точности)

Измеряя ряд: 10~10000

Точность: 1%

●Частота

Одночастотный: 50Hz или 60Hz

Переменная частота: 45Hz/55Hz, 47.5Hz/52.5Hz, 55Hz/65Hz, 57.5Hz/62.5Hz

●Встроенный термальный принтер для печати результатов теста

●Интерфейс USB для результатов теста загружает хранение

●Хранение данных: 200 результатов теста можно хранить в тестер

●Электропитание: подгонянный (AC 220V/230V/120V/127V±10%, 1 участок), 50Hz/60Hz

●Условия окружающей среды

Температура хранения: -20℃~60℃

Рабочая температура: -10℃~50℃

Влажность: <90>

●Разносторонний

Размер хозяина: 350 x270mx270mm (13.78x10.62x10.63 внутри.)

Вес хозяина: 22.8kg (50,27 lb)

●Квалификации безопасности и EMC

Безопасность: конструированный в соответствии с IEC61010-1

EMC: светлый промышленный IEC 61326

Емкость и сила/испытательная система TDC3100 коэффициента энергопотерь (тест установил) TDC3100 C&DF надежная аппаратура теста для испытывая коэффициента энергопотерь (tgδ), фактора силы (PF) и емкости (Cx) трансформаторов, автоматов защити цепи, вращая машин, кабелей, CVT etc…
