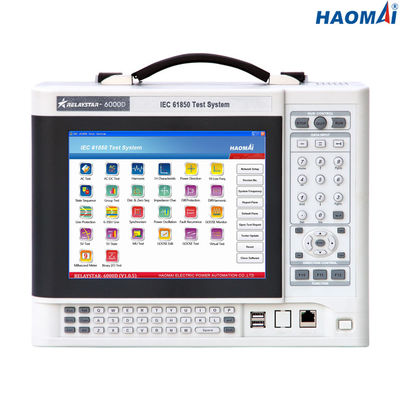

Испытательная система IEC 61850
Модель: RELAYSTAR-6000D
RELAYSTAR-6000D набор теста нового поколения предназначенный к приборам предохранения от IEC 61850 основанным и слитый блок. Оно может сымитировать различные типы сообщений который соответствует IEC 61850-9-1/9-2/9-2LE, ГУСЫНЕ, IEC 60044-7/8 FT3.
Испытательная система RELAYSTAR-6000D IEC 61850 может или управляться врезанным промышленным ПК с экраном касания 9,7 дюймов или программным обеспечением теста бежать на ПК.
Режимы GPS синхронизации времени, код IRIG-B и IEEE1588 поставлены вместе с RELAYSTAR-6000D, которое делает оба подстанцию внутренняя отладка и подстанцию к отладке подстанции совместной доступной.
Основные особенности
●Приборы предохранения от IEC 61850 основанные & MU можно испытать
●Врезанный промышленный ПК с экраном касания 9,7 дюймов
●И местный тест и тест ПК удаленный доступный
●Способный для того чтобы сымитировать различные типы сообщений которое соответствует IEC 61850-9-1/9-2/9-2LE, ГУСЫНЕ, IEC 60044-7/8 FT3
●12 низкоуровневых аналогового выхода
●4 режима синхронизации времени: встроенный код GPS, IRIG-B, PPS и IEEE1588
●Небольшие размер и облегченный (единственные 4kg/8.82lb)
Технические данные
Интерфейсы связи локальных сетей
| Режим |
10/100Base-TX (10/100Mbit, пара, автоматическ-кроссовер) |
| Номер порта |
2 |
| Тип интерфейса |
RJ45 |
| Индикация состояния |
Света СИД |
Интерфейсы связи стекловолокна
| Режим |
100Base-FX (100Mbit, стекловолокно, дуплексное) |
| Номер порта |
16 |
| Тип интерфейса |
ST |
| Тип волокна |
62.5/125μm (многорежимное волокно) |
| Длина волны |
1310nm |
| Дальность передачи |
>1km |
| Индикация состояния |
Света СИД |
Интерфейсы FT3
| Номер порта |
10 (8 для передавать, 2 для получать) |
| Тип интерфейса |
ST |
| Тип волокна |
62.5/125μm (многорежимное волокно) |
| Длина волны |
850nm |
Низкоуровневые аналогового выхода
| Количество выходов |
12 |
| Устанавливать ряд |
AC: 0~7.07Vrms; DC: 0~10V |
| Настоящий на максимальной тяготе |
1mA |
| Точность |
<0>
|
| Разрешение |
250μV |
| Искажение (THD+N) |
<0>
|
| Частота |
Синусоидальный сигнал: 10~1000Hz |
| Переходный сигнал: DC~10.0kHz |
| Точность: <0>
|
| Разрешение: 0.001Hz |
| Участок |
Ряд фазового угла: 0 ~359. 9° |
| Точность: <0>
|
| Разрешение: ±0.01° |
Бинарные входные сигналы
| Номер |
10 |
| Тип |
свободный от потенциал контакт или бесполезный контакт (автоматическое идентификация) |
| Характеристики порога |
«0": 0~6V; «1": 12V~250V |
Двоичные выходы
| Номер |
4 |
| Тип |
бесполезный контакт (быстрый выход контакта опционный) |
| Емкость перерыва |
250VAC/0.5A; 250VDC/0.2A |
Электропитание
| Номинальный ввод напряжения |
подгонянный (AC230V/120V±10%, 1 участка) |
| Номинальная частота |
50/60 Hz |
| Расклассифицированное течение |
10A на 230V/12A на 120V |
| Соединение |
Стандартное гнездо AC (IEC 60320) |
Условия окружающей среды
| Температура деятельности |
0… °C +50 (°F +32… +122) |
| Температура хранения |
-25… °C +70 (- °F 13… +158) |
| Ряд влажности |
относительная влажность 5… 95%, не-конденсирующ |
| Вибрация |
IEC 60068-2-6 (20m/s2 на 10… 150 Hz) |
Разносторонний
| Вес |
4kg (8,82 lb) |
| Размеры (w x h x d, без ручки) |
345×135×270mm (13.58x5.31x10.63 внутри) |
Испытательная система RELAYSTAR-6000D реле предохранения от IEC 61850 фокусирует на методах в реальном времени связи ГУСЫНИ и попробованных значений для того чтобы взаимодействовать с приборами под тестом.
