анализатор частоты откликов стреловидности 20dB

Анализатор частоты откликов стреловидности

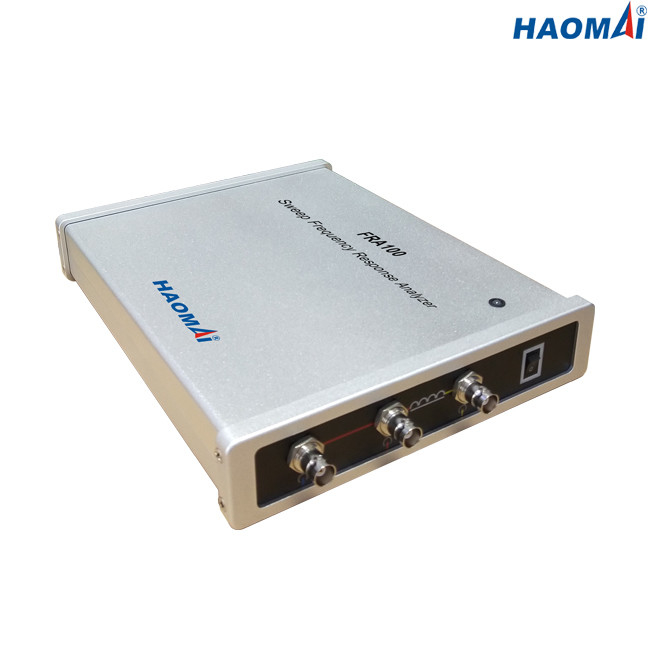

Модель: FRA100

Анализатор FRA100 частоты откликов стреловидности использует метод и измерения SFRA (частотного анализа стреловидности) электрическая передающая функция в широком диапазоне изменения частот. Он обнаруживает обматывая дефекты и недостатки в магнитном ядре-таким образом помогая улучшить надежность трансформатора, уменьшить расходы на техническое обслуживание и предотвратить дорогие отказы.

Анализатор FRA100 частоты откликов стреловидности выполняет требования в оценке условия брошюры 342,2008 Cigre механической замоток трансформатора используя FRA и китайское стандартное DL/T 911-2016, FRA на обматывая деформации трансформаторов, так же, как международный стандарт IEC60076-18: 2012.

Основные особенности

●Используйте SFRA (частотный анализ стреловидности) для того чтобы испытать обматывая деформацию путем измерять трансформаторы атрибутов власти ответа амплитуд-частоты каждой замотки

●Быстрый измерять: время измерения одиночной замотки чем 2 минуты

●Высокочастотная точность: ≤0.001%

●Максимальные пункты до 50 000 стреловидности

●Синтез частоты цифров для обеспечения стабильности более высокой частоты

●изоляция напряжения тока 5000V для защиты ноутбука полной

●Способный для того чтобы нагрузить 9 кривых в то же время и автоматически высчитать параметры каждой кривой для того чтобы диагностировать обматывая деформации и обеспечить заключение ссылки.

●Программное обеспечение анализа имеет сильную функцию которой консервная банка выполняет требования китайского стандартного DL/T 911-2016 и международного стандарта IEC60076-18: 2012.

●Управление программного обеспечения обладает высокими очеловечиванием и intellectualization. Потребителям только нужно нажать на одну кнопку для выполнения всех измерений после устанавливать параметров.

●Небольшой размер и легковес (2,3 kg/5,07 lb) для легкого носят

Технические данные

◇Раздел измерения

Метод теста: SFRA (частотный анализ стреловидности)

Диапазон изменения частот: 10Hz-10MHz

Разрешение частоты:< 0="">

Неточность частоты: ≤0.001%

Количество пунктов: дефолт 600, потребитель дискретный

максимальные 50 000 пунктов, определяемых пользователем

Время измерения: 1-2 минут для одиночной замотки

Размечать пунктов: логарифмический или линейный

Установки стреловидности: индивидуальные установки для определенных клиентом частотных полос. Линейный или логарифмический масштаб.

Динамический диапазон: -120dB~20dB

Неточность: dB ±0.1 от dB +10 вниз к dB -50

dB ±0.5 вниз к dB -80

dB ±1 вниз к dB -100

Связь ПК: USB

Программное обеспечение: соответствующий для Windows XP/7/8/10

Стандарты: выполняет требования в брошюре 342 Cigré, 2008. Механическая оценка условия замоток трансформатора используя FRA DL/T 911-2004, FRA на обматывая деформации трансформаторов, так же, как международный стандарт IEC60076-18: 2012.

◇Аналогового выхода

Канал: 1

Напряжение тока соответствия: 0.50-25 Vp-p, регулирует автоматически в тесте

Напряжение тока измерения на 50 Ω: 0.25-12.5 Vp-p

Импеданс выхода: 50 Ω

Диапазон изменения частот: 10Hz-10MHz

Направление стреловидности: низкий уровень к максимуму

◇Ввод аналога

Каналы: 2

Забор: Одновременно

Диапазон изменения частот: 10Hz-10MHz

Входное комплексное сопротивление: 1 MΩ

Частота отсчетов: 100 MS/s

◇Требования к ПК (ПК не включил)

Операционная система: Windows XP/7/8/10

Процессор: Пентиум 500 MHz или более высоких

Память: RAM 256 Mb или больше

Жесткий диск: Минимальный Mb 30 свободный

Интерфейс: USB

◇Генерал

Электропитание AC для переходника: 100-240V AC, 50/60Hz

Электропитание DC для аппаратуры: DC 12V

Размеры: 238 x 184 x 40 mm (9,37" x 7,24" x 1.57")

Вес: 2,3 kg (5,07 lbs)

Условия окружающей среды

Область применения: Аппаратура запланирована для пользы в средних и высоковольтных подстанциях и промышленных средах.

Температура хранения: -20°C к 70°C (- 4°F к +158°F)

Рабочая температура: -20°C к +50°C (- 4°F к +122°F)

Влажность: < 95="">

Квалификации безопасности и EMC

Безопасность: конструированный в соответствии с IEC61010-1, 2006/95/EC

EMC: 2004/108/EC

Анализатор FRA100 частоты откликов стреловидности идеальная аппаратура для обнаруживать механические и электрические изменения ядра и обматывать собрание трансформаторов.
